J41TC型PN63陶瓷截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J41Tc

类别：截止阀

结构：法兰截止阀、直通流道截止阀

壳体： WCB碳钢、铬钼钒合金钢(12Cr1MoV、ZGCr5Mo)、ZG1Cr18Ni9Ti铬镍钛不锈钢

密封：更新中…

压力： 1.6~16MPa

温度： ≤540℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、油品、气、酸液、渣水


产品图

型号说明

J 4 1 Tc -16 C

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

T_C ---------------------- 阀的密封材质（如：陶瓷）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质

J41Tc -16C~160	16~160	1.6~16	≤425	水、油品、气、酸液、渣水
J41Tc -16V~160V			≤540
J41Tc -16I~160I
J41Tc -16P~160P			≤200

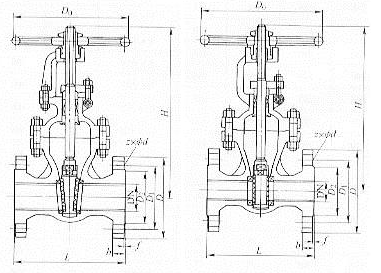

外形及连接尺寸图

外形及连接尺寸表

PN63 （mm）

DN	L	D	D1	D2	b-f	f2	Z×Φd	H	Do	重量Kg
10	170	100	70	50	18-2	4	4×Φ14	198	120	5.7
15	170	105	75	55	18-2	4	4×Φ14	195	140	10
20	190	125	90	68	20-2	4	4×Φ14	228	160	130
25	210	135	100	78	22-2	4	4×Φ18	275	180	14.5
32	230	150	110	82	24-2	4	4×Φ23	325	200	19
40	260	165	125	95	24-3	4	4×Φ23	360	240	25
50	300	175	135	105	26-3	4	4×Φ23	410	280	35
65	340	200	160	130	28-3	4	8×Φ23	450	320	48
80	380	210	170	140	30-3	4	8×Φ23	485	360	56
100	430	250	200	168	32-3	4.5	8×Φ25	537	400	125
125	500	295	240	202	36-3	4.5	8×Φ30	631	400	131
150	550	304	280	240	38-3	4.5	8×Φ34	646	450	157
200	650	405	345	300	44-3	4.5	12×Φ34	813	500	283

主要零部件材料表

型号	材料
型号	阀体、阀盖	阀板	阀杆	阀座
J41Tc -16C~160	WCB	WCB+工程陶瓷	2Cr13 25Cr2MoV 118Ni9Ti	工程陶瓷
J41Tc -16V~160V	12Cr1MoV	12Cr1MoV+工程陶瓷
J41Tc -16I~160I	ZGCr5Mo	ZGCr5Mo+工程陶瓷
J41Tc -16P~160P	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti+工程陶瓷

J41TC型PN63陶瓷截止阀CAD图纸下载
