CS17H、CS47H、CS67H型PN16 ~ PN40双金属片式疏水阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： CS17H、CS47H、CS67H

类别：疏水阀

结构：内螺纹疏水阀、法兰疏水阀、焊接疏水阀、双金属片式疏水阀

壳体： WCB碳钢

密封：更新中…

压力： 1.6 MPa、2.5 MPa、4.0MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽

型号说明

C S 1 7 H—16 C

C --------------------- 厂标

S --------------------- 蒸汽疏水阀

1 --------------------- 阀的连接方式（如：内螺纹）

7 --------------------- 阀的结构（如：双金属片式疏水阀）

H --------------------- 阀的密封材质（如：Cr13系不锈钢）

16 -------------------- 阀的公称压力（如：1.6MPa）

C --------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质
CS17H—16C CS47H—16C CS67H—16C	16	1.6	≤425	水、蒸汽
CS17H—25 CS47H—25 CS67H—25	25	2.5	≤425	水、蒸汽
CS17H—40 CS47H—40 CS67H—40	40	4.0	≤425	水、蒸汽

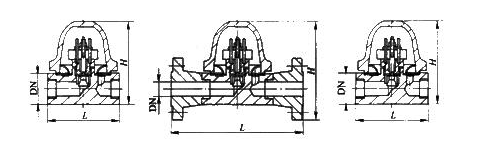

外形及连接尺寸图

外形及连接尺寸表 (mm)

CS17H—16C CS17H—25 CS17H—40				CS47H—16C CS47H—25 CS47H—40
DN	15	20	25	DN	15	20	25170
L	100	100	100	D	165	165
Η	116	116	116	Η	144	148	155
重量/kg	3.5	3.5	3.6	重量/kg	5.5	6.0	6.5

排水量表 (kg/h)

工作压差/MPa	0.1	0.2	0.4	0.8	1.2	1.6	2.0	2.5	3.0	3.5	4.0
过冷度20℃时	100	130	160	280	350	400	450	500	530	560	580
过冷度30℃时	220	280	380	600	750	800	850	900	1000	1100	1200

主要零部件材料表

型号	阀体材料
CS17H—16C CS47H—16C CS67H—16C	WCB
CS17H—25 CS47H—25 CS67H—25	WCB
CS17H—40 CS47H—40 CS67H—40	WCB

CS17H、CS47H、CS67H型PN16 ~ PN40双金属片式疏水阀CAD图纸下载
