QDq421F—25型紧急切断阀
性能参数
外形尺寸与规格重量
其他主要参数

型号： QDq421F—25

类别：切断阀

结构：

壳体：WCB碳钢

密封：增强PTFE四氟乙烯

压力：2.5MPa

温度：-40℃~50℃

作用：紧急切断阀

标准：国标

产品特点:更新中…

适用介质:天然气、液化气、石油气

型号说明:更新中…


主要性能

型号

工作压力

/MPa

适用温度/℃

适用介质

QDq421F—25

2.5

-40~50

天然气、液化气、石油气

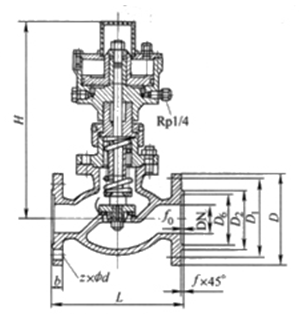

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	D	D₁	D₂	b	z×Φd	f	D₆	f₀	L	Η
15	95	65	45	16	4×Φ14	2	40	4	130	250
20	105	75	55	16	4×Φ14	2	51	4	150	250
25	115	85	65	16	4×Φ14	2	58	4	160	250
32	135	100	78	18	4×Φ18	2	66	4	180	270
40	145	110	85	18	4×Φ18	3	76	4	200	270
50	160	125	100	20	4×Φ18	3	88	4	230	290
65	180	145	120	22	8×Φ18	3	110	4	290	290
80	195	160	135	22	8×Φ18	3	121	4	310	350
100	230	190	160	24	8×Φ23	3	150	4.5	350	400
125	270	220	188	28	8×Φ25	3	176	4.5	400	450
150	300	250	218	30	8×Φ25	3	204	4.5	480	500
200	360	310	278	34	12×Φ25	3	260	4.5	600	600
250	425	370	302	36	12×Φ30	3	313	4.5	730	750
300	485	430	390	40	16×Φ30	3	364	4.5	850	900

主要零部件材料表

型号	材料
型号	阀体、阀盖	阀杆、先导阀	填料	O形密封圈	密封圈
QDq421F—25	WCB	2Cr13	PTFE	丁腈橡胶	增强PTFE
