FQD603X —10型圆顶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： F_QD603X —10

壳体：灰铸铁(HT200、HT250)、铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：耐磨橡胶

压力： 1.0MPa

温度： -20℃~170℃

标准：国标

适用介质

≥50目的干燥粉体或气粉混合物

FQD603X —10型圆顶阀.png

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

F0D6O3X—10	10	1.0	-20~170	≥50目的干燥粉体或气粉混合物

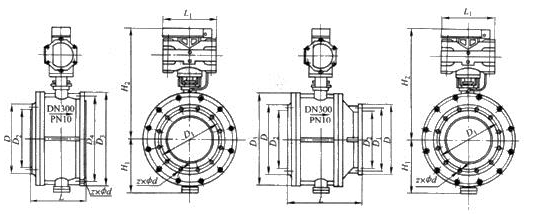

外形及连接尺寸图

外形及连接尺寸表

根据用户要求制造

DN	D	D₁	D₂	D₃	D₄	z×Φd	Β	L	L₁	Η₁	H₂
80	200	160	133	250	210	8×Φ18	22	根据用户要求制造	190	112	355
100	220	180	158	285	240	8×Φ18	24		190	128	387
125	250	210	184	340	295	8×Φ23	26		190	190	447
150	285	240	212	395	350	8×Φ23	26		266	220	496
200	340	295	268	445	400	12×Φ23	28		266	245	531
250	395	350	320	565	515	16×Φ26	28		330	310	692
300	445	400	370	615	565	20×Φ26	28		330	345	720
350	505	460	430	670	620	20×Φ26	30		406	363	810
400	565	515	482	780	725	20×Φ30	32		406	418	875
450	615	565	532	895	840	24×Φ30	32		406	490	953
500	670	620	585	1015	950	24×Φ33	34		406	546	1040
600	780	725	685	1115	1050	28×Φ33	36		406	612	1120

主要零部件材料表

型号	材料
型号	阀体阀板	阀杆	密封面	填料
F0D6O3X—10	灰铸铁、铸钢	不锈钢	耐磨橡胶	V形组合密封圈、柔性石墨
