- SD61Y 型 P4350 〜P54200 堵阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
型号：SD61Y
类别：堵阀
结构：
壳体：铬钼钒（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、优质碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）
密封：RSM +不锈钢丝
压力：更新中…
温度：更新中…
作用：更新中…
标准：国标
产品特点：更新中…
适用介质:更新中…
型号说明：更新中…
主要性能
机型 | 300MW | 200MW | 125MW | ||||||
使用位置 | 过热蒸汽 | 再热汽段 | 再热汽段 | 过热蒸汽 | 再热汽段 | 再热汽段 | 过热蒸汽 | 再热汽段 | 再热汽段 |
阀门型号 | SD61Y— P54200V | SD61Y— P5480V | SD61Y— P4350V | SD61Y— P54170V | SD61Y— P5460V | SD61Y— P4350V | SD61Y— P54 170V | SD61Y— P5460V | SD61Y— P4350V |
配管尺寸 /mm | Φ540.8 x86 | — | — | Φ435.6 x50 | — | — | Φ273 x40 | — | — |
设计压力 /MPa | 20 | 8 | 5 | 17 | 6 | 5 | 17 | 6 | 5 |
设计温度/℃ | 546 | 546 | 430 | 546 | 546 | 430 | 546 | 546 | 430 |
阀门压降 /MPa | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 | ≤ 0.01 |
阀门强度 试验/MPa | 56 | 23.54 | 15 | 48.0 | 20 | 15 | 48.0 | 20 | 15 |
阀门密封 试验/Mb | 41 | 17.2 | 11 | 35.2 | 14.6 | 11 | 35.2 | 14.6 | 11 |

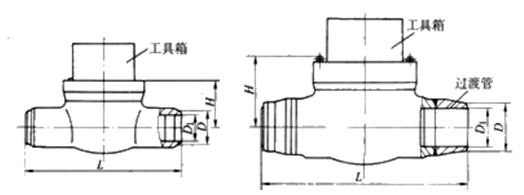

外形及连接尺寸图
外形及连接尺寸表 (mm)
型号 | PN | DN | L | D | D1 | Η | 备注 |
SD61Y—P4350V | 50 | 400 | 1200 | 426 | 386 | 480 | — |
SD61Y—P4350V | 50 | 530 | 1100 | 572 | 528 | 550 | — |
SD61Y—P5450V | 50 | 500 | 1100 | 566 | 508 | 545 | — |
SD61Y—P5450V | 50 | 630 | 1350 | 711 | 638 | 650 | — |
SD61Y—P54170V | 170 | 225 | 1041 | 273 | 217 | 450 | — |
SD61Y—P54200V | 200 | 350 | 1100 | 435.6 | 335.6 | 590 | — |
SD61Y—P54200V | 200 | 400 | 1100 | 540.8 | 368.3 | 660 | — |
SD61Y—P5450V | 50 | 500 | 1200 | 508 | 458 | 550 | |
SD61Y—P54185V | 185 | 400 | 1600 | 450 | 368.3 | 660 | 带过渡管 |
SY61Y—600(Lb) | — | 22 in | 1295 | 584 | 500 | 525 | — |
SY61Y—900(Lb)C9 | — | 28 in | 1753 | 762 | 608 | 690 | — |
SY61Y—3000( Lb) C9 | — | 22 in | 1499 | 580 | 330 | 660 |
主要零部件材料表
零件名称 | 主蒸汽及热段≥540℃ | 再热冷段≤430 | 零件名称 | 主蒸汽及热段≥ | 再热冷段≤430 |
阀体 | 铬钼钒铸钢 | 优质碳钢 | 阀盖 | 铬钼钒钢 | 优质碳钢 |
四开环 | 铬钼钒钢 | 优质碳钢 | 导流套 | 铬钼钒钢 | 优质碳钢 |
密封圈 | RSM +不锈钢丝 | RSM +不锈钢丝 |
