FJ645F-25型气动Y形截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： FJ645F-25

类别：截止阀

结构：气动Y形截止阀、法兰截止阀、直流流道截止阀

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 2.5MPa

温度： ≤100℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、空气、矿物油

型号说明

F J 6 4 5 F-25 C

F ---------------------- 厂标

J ---------------------- 截止阀

6 ---------------------- 阀的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

5 ---------------------- 阀的结构（如：直流式截止阀）

F ---------------------- 阀的密封材质（如：氟橡胶）

25 --------------------- 阀的公称压力（如2.5MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质
FJ645F-25	25	2.5	≤100	水、空气、矿物油

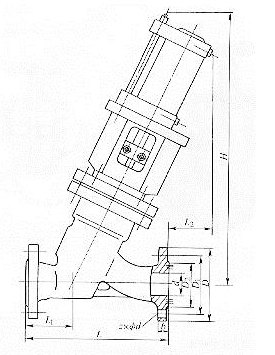

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	d	D	D1	D2	b	Z×Φd	L	L1	L2	H	重量Kg
32	32	135	100	78	22	4×Φ19	320	105	175	630	60
50	50	155	120	98	22	8×Φ19	320	105	175	630	61
80	75	200	160	130	28	8×Φ23	360	120	230	755	94
100	100	225	185	160	38	8×Φ23	420	123	230	755	212
150	150	307	260	230	42	12×Φ25	522	162	245	980	251
200	200	350	305	275	47	12×Φ25	621	172	255	980	444
250	250	430	380	345	48	12×Φ27	700	190	280	1258	520

主要零部件材料表

型号	阀体材料
FJ645F-25	碳钢

FJ645F-25型气动Y形截止阀CAD图纸下载
