- J641F46-10型气动衬氟截止阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： J641F46-10、J641F46-16、J641F46-25
类别： 截止阀
结构： 气动截止阀、法兰截止阀、直通流道截止阀
壳体： WCB碳钢
密封： 更新中…
压力： 1.0 MPa、1.6 MPa、2.5MPa
温度： ≤150℃
作用： 更新中…
标准： 国标
产品特点：更新中…
适用介质：强腐蚀性介质
产品图
型号说明
J 6 4 1 F46-10 C
J ---------------------- 截止阀
6 ---------------------- 阀的传动方式（如：气动）
4 ---------------------- 阀的连接方式（如：法兰）
1 ---------------------- 阀的结构（如：直通流道截止阀）
F46 -------------------- 阀的密封材质（如：聚全氟乙丙烯）
10 --------------------- 阀的公称压力（如1.0MPa）
C ---------------------- 阀的材质（如：碳钢）
主要性能
型号 | PN | 工作压力MPa | 适用温度℃ | 适用介质 |
J641F46-10 | 10 | 1.0 | ≤150 | 强腐蚀性介质 |
J641F46-16 | 16 | 1.6 | ||
J641F46-25 | 25 | 2.5 |

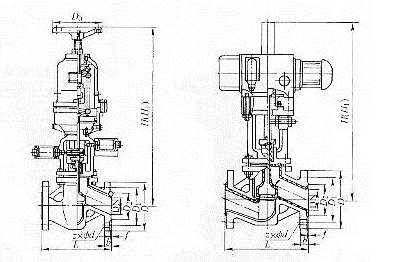

外形及连接尺寸图
外形及连接尺寸表
J641F46-10 (mm)
DN | DN/in | L | D | D1 | D2 | f | b | Z×Φd | Do | H | H1 | 重量Kg |
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4×Φ14 | 100 | 235 | 260 | 6.5 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4×Φ14 | 100 | 240 | 265 | 7 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4×Φ14 | 120 | 245 | 270 | 7.8 |
32 | 1¼ | 180 | 135 | 100 | 78 | 2 | 18 | 4×Φ18 | 140 | 255 | 285 | 11 |
40 | 1½ | 200 | 145 | 110 | 85 | 3 | 18 | 4×Φ18 | 140 | 285 | 315 | 13 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4×Φ18 | 160 | 295 | 330 | 15 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4×Φ18 | 180 | 350 | 395 | 23 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4×Φ18 | 240 | 395 | 445 | 38 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 4×Φ18 | 240 | 450 | 490 | 42 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 4×Φ18 | 280 | 525 | 555 | 55 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8×Φ23 | 320 | 605 | 645 | 77 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8×Φ23 | 360 | 645 | 765 | 135 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12×Φ23 | 400 | 685 | 805 | 220 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12×Φ23 | 400 | 710 | 814 | 277 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16×Φ23 | 450 | 750 | 855 | 320 |
主要零部件材料表
型号 | 材料 | ||||
阀体阀盖 | 阀瓣阀杆 | 衬里阀座 | 阀填料压盖 | 填料 | |
J641F46-10 | WCB | 2Cr13 | PCTFE | WCB | PTFE |
J641F46-16 | |||||
J641F46-25 | |||||
