Js45Y、Js545Y、Js945Y型 PN25管线用法兰连接钢制料浆阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Js45Y、Js545Y、Js945Y

类别：料浆阀

壳体： WCB碳钢

密封：堆焊硬质合金(D802、STELLITE 6/STL 6)

压力： 1.0 MPa、1.6 MPa、2.5MPa

温度： ≤425℃

作用：料浆阀

标准：国标

适用介质

碱性氧化铝料浆

Js45Y、Js545Y、Js945Y型 PN25管线用法兰连接钢制料浆阀.png

主要性能

型号	PN	工作压力 /MPa	适用温度℃	适用介质
型号	PN	工作压力 /MPa	适用温度℃	适用介质
Js45Y—10	10	1.0	≤425	碱性氧化铝料浆
Js45Y—16	16	1.6
Js45Y—25	25	2.5
Js545Y—10	10	1.0
Js545Y—16	16	1.6
Js545Y—25	25	2.5
Js945Y—10	10	1.0
Js945Y—16	16	1.6
Js945Y—25	25	2.5

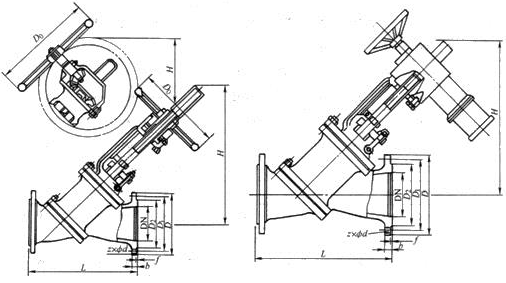

外形及连接尺寸图

外形及连接尺寸表

PN25 (mm)

DN	驱动方式	L	D	D₁	D₂	b	z×Φd	f	D₀	Η	重量 /kg	电装齿轮装置型号
50	手动	230	165	125	99	20	4×Φ18	2	250	320	23	—
80	手动	310	200	160	132	24	8×Φ18	2	250	390	35	—
100	手动	350	235	190	156	24	8×Φ23	2	250	420	47	—
125	手动	400	270	220	184	26	8×Φ26	2	320	510	82	—
150	手动	480	300	250	211	28	8×Φ26	2	360	595	112	—
200	齿动	600	360	310	274	30	12×Φ26	3	450	800	193	BA—2
200	电动	600	360	310	274	30	12×Φ36	3	305	980	297	SMX—00
250	齿动	730	425	370	330	32	12×Φ30	3	450	920	262	BA—2
250	电动	730	425	370	330	32	12×Φ30	3	305	1025	362	SMX—00
300	齿动	850	485	430	389	34	16× 30	4	450	1075	352	—
300	电动	850	485	430	389	34	16×Φ30	4	305	1050	453	SMX—00
350	齿动	980	555	490	448	38	16×Φ34	4	600	1140	505
350	电动	980	555	490	448	38	16×Φ34	4	305	1080	608	SMX—0
400	齿动	1100	620	550	503	40	16×Φ36	1	600	1240	720	BA—2

主要零部件材料表

型号	材料
	阀体、阀盖、阀瓣	阀杆	密封面材料	填料
Js45Y—10	WCB	铬不锈钢	堆焊硬质合金	柔性石墨
Js45Y—16
Js45Y—25
Js545Y—10
Js545Y—16
Js545Y—25
Js945Y—10
Js945Y—16
Js945Y—25

Js45Y、Js545Y、Js945Y型 PN25管线用法兰连接钢制料浆阀CAD图纸下载
