Fs45Y、Fs545Y型150 (Lb)、400 (Lb)管线用法兰连接钢制放料阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Fs45Y、Fs545Y

类别：放料阀

壳体： WCB碳钢

密封：堆焊硬质合金(D802、STELLITE 6/STL 6)

压力： 150（Lb）、400（Lb）

温度： ≤425℃

作用：放料阀

标准：美标

适用介质

碱性氧化铝料解剖浆

Fs45Y、Fs545Y型150 (Lb)、400 (Lb).png

产品图

主要性能

型号	压力级 (Lb)	适用温度/℃	适用介质

Fs45Y—150 (Lb)	150	≤425	碱性氧化铝料解剖浆
Fs45Y—400 (Lb)	400
Fs545Y—150 (Lb)	150
Fs545Y—400 (Lb)	400

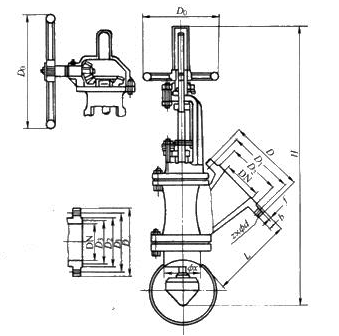

外形及连接尺寸图

外形及连接尺寸表

150 (Lb) (mm)

DN	DN/in	驱动方式	L	D	D₁	D₂	b	z×Φd	f	D₀	Η	ΦX	重量/kg
50	2	手动	155	152	120.5	92	20	4×Φ19	1.6	250	490	63.5	17
80	3	手动	215	190	152.6	127	24	4×Φ19	1.6	250	680	89	38
100	4	手动	235	230	190.5	157	24	8×Φ19	1.6	250	632	114	36
125	5	手动	275	254	216	190	24	8×Φ23	1.6	320	668	250	85
150	6	手动	335	280	241.3	216	26	8×Φ23	1.6	360	925	159	122
175	7	齿动	400	343	298.5	270	29	8×Φ23	1.6	450	1145	215	165
200	8	齿动	500	406	362	324	31	12×Φ26	1.6	600	1365	470	225
150	10	齿动	590	483	431.8	382	32	12×Φ26	1.6	600	1390	510	650
300	12	手动	254	165	127	108	33	8×Φ19	2	305	90	652	35

400 (Lb) (mm)

DN	DN/in	驱动方式	L	D	D₁	D₂	D₃	b	z×Φd	f	D₀	Η	ΦΧ	重量/kg
100	4	手动	254	165	127	108	82.55	33	8×Φ19	2	305	90	652	35

主要零部件材料表

型号	材料
	阀体、阀盖、阀瓣	阀杆	密封面材料	填料
Fs45Y—150 (Lb)	WCB	铬不锈钢	堆焊硬质合金	柔性石墨
Fs45Y—400 (Lb)
Fs545Y—150 (Lb)
Fs545Y—400 (Lb)
