A48Y型PN16~PN100弹簧带扳手全启式安全阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： A48Y

类别：安全阀

结构：法兰安全阀、带扳手弹簧不封闭式安全阀、全启式安全阀

壳体： WCB碳钢、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）

密封：更新中…

压力： 1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa

温度： ≤450℃

作用：更新中…

标准：国标

制造：上海丰企实业发展有限公司南翔安全阀制造车间

产品特点

更新中…

适用介质

蒸汽、无腐蚀性气体等、蒸汽、空气等

型号说明

A 4 8 Y—16 C

A ------------------- 安全阀

4 ------------------- 阀的连接方式（如：法兰）

8 ------------------- 阀的结构（如：带扳手弹簧不封闭全启式安全阀）

Y ------------------- 阀的密封材质（如：硬质合金）

16 ------------------ 阀的公称压力（如：1.6MPa）

C ------------------- 阀的材质（如：碳钢）

主要性能规范

型号	整定压力范围 /MPa	适用温度 /℃	适用介质	开启高度 /mm	排放系数

A48Y—16C	0.1 ~ 1.6	- 29~ 350	蒸汽、热无腐蚀性气体等	≥1/4 喉径	0.7
A48Y—25	1.3~ 2.5
A48Y—40	1.6~ 4.0
A48Y—63	2.5~ 6.3
A48Y—100	4.0~ 10.0
A48Y—63I	2.5~ 6.3	≤450	蒸汽、
A48Y—100I	4.0~ 10.0		空气等

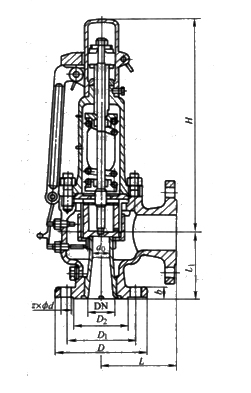

外形及连接尺寸

A48Y—16C (mm)

DN	L	L₁	D	D₁	D₂	b	z×Φd	d₀	Η	出口法兰PN，DN	重量/kg
20	100	85	105	75	55	14	4×Φ14	12	—	PN16,DN25	9
25	100	85	115	85	68	14	4×Φ14	15	200	PN16，DN32	13
32	115	100	140	100	78	18	4×Φ18	20	278	PN16，DN40	16
40	120	110	150	110	84	18	4×Φ18	25	285	PN16,DN50	20
50	135	120	165	125	99	20	4×Φ18	32	332	PN16,DN65	25
80	170	135	200	160	132	20	8×Φ18	50	478	PN16,DN100	52
100	200	160	220	180	158	22	8×Φ18	65	590	PN16,DN125	75
150	250	210	280	240	210	24	8×Φ23	100	850	PN16,DN175	130
200	305	260	335	295	265	26	12×Φ23	125	980	PN16,DN225	160
250	350	320	405	355	320	30	12×Φ26	150	1190	PN16,DN350	385
300	370	350	460	410	375	30	12×Φ26	200	1240	PN16.DN400	690
350	500	450	520	470	435	34	16×Φ26	250	1340	PN16,DN500	875
400	550	500	580	525	485	36	16×Φ30	280	1520	PN16,DN600	1030

A48Y—25 (mm)

DN	L	L₁	D	D₁	D₂	b	z×Φd	d₀	Η	出口法兰PN，DN		重量/kg
20	100	85	105	75	55	16	4×Φ14	12	—	PN16,DN25		9.5
25	100	85	115	85	68	16	4×Φ14	15	200	PN16，DN32		13
32	115	100	140	100	78	18	4×Φ18	20	278	PN16,DN40		16
40	120	110	150	110	84	18	4×Φ18	25	285	PN16，DN50		20
50	135	120	165	125	99	20	4×Φ18	32	332	PN16，DN65		25
80	170	135	200	160	132	20	8×Φ18	50	478	PN16,DN100		52
100	200	160	230	190	158	24	8×Φ23	65	590	PN16,DN125		75
150	250	210	300	250	216	30	8×Φ25	100	850	PN16,DN175		130
200	305	260	360	310	278	34	12×Φ25	125	980	PN16,DN225		160
250	350	320	425	370	332	36	12×Φ30	150	1190	PN16,DN350		397
300	370	350	485	430	390	40	16×Φ30	200	1240		PN16,DN400	702
350	500	450	555	490	448	44	16×Φ34	250	1340		PN16,DN500	890
400	550	500	620	550	505	48	16×Φ36	280	1520		PN16,DN600	1043

A48Y—40 (mm)

DN	L		L₁	D	D₁	D₂	D₆	b	z×Φd	d₀	Η	出口法兰PN，DN	重量/kg
20	100		85	105	75	55	51	16	4×Φ14	12	280	PN16,DN25	10.5
25	100		85	115	85	68	58	16	4×Φ14	15	250	PN16,DN32	13
32	115		100	140	100	78	66	18	4×Φ18	20	287	PN16,DN40	16
40	120		110	150	110	84	76	18	4×Φ18	25	291	PN16,DN50	25
50	135		120	165	125	99	88	20	4×Φ18	32	335	PN16,DN65	30
80		170	135	200	160	132	121	20	8×Φ18	50	503	PN16,DN100	70
100		200	160	230	190	158	150	24	8×Φ23	65	590	PN16,DN125	95
150		250	210	300	250	218	204	28	8×Φ25	100	850	PN16,DN200	155
200		305	260	375	320	282	260	38	12×Φ30	125	1035	PN16，DN250	179
250		350	320	450	385	345	313	42	12×Φ34	250	1190	PN16,DN350	413
300		370	350	515	450	408	364	46	16×Φ34	200	1240	PN16,DN400	715
350		500	450	580	510	465	422	52	16×Φ36	250	1340	PN16,DN500	903
400		550	500	660	585	535	474	58	16×Φ41	280	1520	PN16,DN600	1055

A48Y—63、A48Y—63I (mm)

DN	L	L₁	D	D₁	D₂	D₆	b	z×Φd	d₀	Η	出口法兰PN，DN	重量/kg
20	95	85	130	90	68	51	20	4×Φ18	12	—	PN40,DN25	12.5
25	100	95	135	100	78	58	24	4×Φ18	20	280	PN40,DN32	14
32	130	110	150	110	82	66	24	4×Φ23	25	287	PN40，DN40	28
40	135	120	165	125	95	76	24	4×Φ23	32	332	PN40,DN50	30
50	160	130	175	135	105	88	26	4×Φ23	40	478	PN40,DN65	35
80	175	160	210	170	140	121	30	8×Φ23	65	630	PN40,DN100	70
100	220	200	250	200	168	150	32	8×Φ25	80	680	PN40,DN1125	130
150	285	260	340	280	240	204	38	8×Φ34	100	920	PN40,DN200	170
200	350	320	405	345	300	260	44	12×Φ36	100	1095	PN40,DN250	188

A48Y—100、A48Y—100I (mm)

DN	L	L₁	D	D₁	D₂	D₆	b	z×Φd	d₀	Η	出口法兰PN，DN	重量/kg
20	95	85	130	90	68	51	22	4×Φ18	12	—	PN40,DN25	13.5
25	100	95	135	100	78	58	24	4×Φ18	15	280	PN40,DN32	14
32	130	110	150	110	82	66	24	4×Φ23	20	287	PN40，DN40	28
40	135	120	165	125	95	76	24	4×Φ23	25	332	PN40,DN50	30
50	160	130	195	145	112	88	28	4×Φ25	32	478	PN40,DN65	35
80	175	160	230	180	148	121	34	8×Φ25	50	630	PN40,DN100	70
100	220	200	265	210	172	150	38	8×Φ30	65	680	PN40，DN125	130
150	285	260	355	290	250	204	46	12×Φ34	80	—	PN40，DN175
200	350	320	430	360	312	260	54	12×Φ36	100	1095	PN40,DN250	200

主要零部件材料

型号	材料
	阀体	阀座、阀瓣、导向套、反冲盘	弹簧	调节螺杆
A48Y—16C	WCB	2Cr13	50CrVA	碳素钢
A48Y—25
A48Y—40
A48Y—63
A48Y—100
A48Y—631	铬钼钢	铬镍钼钛不锈钢	优质铬钒钢	—
A48Y—1001

A48Y型PN16~PN100弹簧带扳手全启式安全阀CAD图纸下载
