AF4QH-10C 风机专用安全阀
性能参数
外形尺寸与规格重量
其他主要参数

品名：风机专用安全阀

型号：AF4QH-10C

风机安全阀是我公司针对传统安全阀存在的问题，并结合风机的特定工况和参数而研制开发的一种新型的阀门产品，它用于保护风机及设备的安全，当风机及设备中的压力异常升高到某一规定值（安全阀的开启压力）时，安全阀能够自动开启并排放介质，以防止压力继续升高，当风机及设备中的压力降低到某一规定值（安全阀的回座压力）时，安全阀自动关闭。

二、HFAF4QH风机安全阀与传统安全阀比较，具有如下特点：

1、由于风机主要用于低压空气介质，因此风机安全阀取消了出口排放法兰，而采用阀体四周均布的小孔直接排放介质，同时将弹簧腔体直接设置在阀瓣背部，采用上述专利结构后，阀门的结构更为紧凑，介质的排放更加通畅，而阀门的重量却只有传统安全阀的1/3～1/5

三、AF4QH风机安全阀用途：

AF4QH型安全阀主要用于风机系统，作为设备超压保护装置。

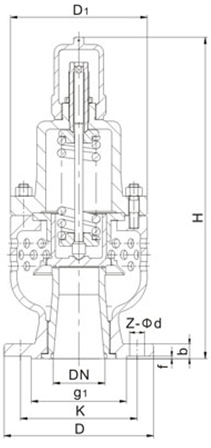

外形及连接尺寸

AF4QH-10C 风机专用安全阀

公称压力	公称通径	尺寸
公称压力	DN	D	K	ɡ1	b	f	Z-φd	D1	≈H
PN1.0MPa （PN10bar）	40	145	110	85	16	3	4-18	100	250
	50	160	125	100	16	3	4-18	115	272
	65	180	145	120	18	3	4-18	140	285
	80	195	160	135	20	3	4-18	172	296
	100	215	180	155	20	3	8-18	212	425
	125	245	210	185	22	3	8-18	254	450
	150	280	240	210	22	3	8-23	280	480

AF4QH-10C 风机专用安全阀CAD图纸下载
