J44型300(LB)夹套截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J44

类别：截止阀

结构：夹套截止阀、法兰截止阀、角式截止阀

壳体： ZG0Cr18Ni12Mo2Ti镍铬钼钛耐酸钢、ZG00Cr18Ni12Mo2铬镍钼不锈钢

密封：更新中…

压力： 300（Lb）、600（Lb）

温度：更新中…

作用：更新中…

标准：美标

产品特点更新中…

适用介质更新中…

型号说明

J 4 4-600(Lb) R

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：角式截止阀）

160(Lb) ----------------- 阀的公称压力（如600(Lb)）

R ---------------------- 阀的材质（如：镍铬钼钛耐酸钢）

主要性能

型号	压力级(Lb)

J44-300(Lb)	300
J44-600(Lb)	600

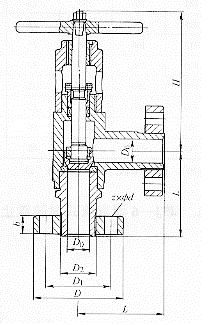

外形及连接尺寸图

外形及连接尺寸表

J44-300(Lb) （mm）

DN/in	DN	L	H	D0	D	b	D1	D2	Z×Φd
1/2	15	152	241	125	156	21	114.5	73	4×Φ22
3/4	20	178	241	125	156	21	114.5	73	4×Φ22
1	25	203	283	160	165	23	127	92	8×Φ19
11/2	40	229	322	200	210	29	168.5	127	8×Φ22
2	50	267	333	200	210	29	168.5	127	8×Φ22
21/2	65	292	395	250	279	35	235	186	8×Φ22
3	80	318	410	250	279	35	235	186	8×Φ22
4	100	356	520	300	318	37	270	216	12×Φ22
6	150	444	648	450	381	42	330	270	12×Φ25

主要零部件材料表

型号	材料
型号	阀体阀盖	阀座	阀瓣	阀杆	填料	垫片	夹套
J44-300(Lb)	ZG0Cr18Ni1 2Mo2Ti	阀体堆焊司太立合金	00Cr18Ni12Mo2Ti （或铸件）堆焊司太立合金	00Cr18Ni12 Mo2Ti	浸聚四氟乙烯石棉绳	不锈钢带石棉缠绕式垫片	0Cr18Ni9Ti
J44-600(Lb)	ZG00Cr18Ni1 2Mo2	阀体堆焊哈氏-C合金	00Cr17Ni14Mo2 堆焊哈氏-C合金	00Cr17Ni 14Mo	浸聚四氟乙烯石棉绳	不锈钢带聚四氟乙烯缠绕式垫片	1Cr18Ni9Ti
