壹泵阀 >> 阀门 >> 截止阀 >> 铜截止阀 >> STJY41W型PN25氧气截止阀
  • STJY41W型PN25氧气截止阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • STJY41W型PN25氧气截止阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： STJY41W、STJY46W、STJY546W

类别： 截止阀

结构： 法兰截止阀、直通流道截止阀

壳体： 铜合金、铸铬镍不锈钢ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)

密封： 更新中…

压力： 2.5 MPa、4.0 MPa、1.6 MPa、2.5MPa

温度： -40~150℃

作用： 更新中…

标准： 国标

产品特点：更新中…

适用介质：氧气


           产品图

型号说明

ST JY 4 1 W-25 T

ST --------------------- 厂标

J ---------------------- 截止阀

Y ----------------------  厂标

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

W ---------------------- 阀的密封材质（如：阀体直接加工）

25 --------------------- 阀的公称压力（如：2.5MPa）

T ---------------------- 阀的材质（如：铜合金）


主要性能

型号

PN

工作压力/MPa

适用温度/℃

适用介质

STJY41W-25T

25

2.5

-40~150

氧气

STJY41W-40T

40

4.0

STJY46W-25T

25

2.5

STJY46W-40T

40

4.0

STJY546W-25T

25

2.5

STJY546W-40T

40

4.0

STJY41W-16P

16

1.6

STJY41W-25P

25

2.5

STJY41W-40P

40

4.0

STJY46W-16P

16

1.6

STJY46W-25P

25

2.5

STJY46W-40P

40

4.0

STJY546W-16P

16

1.6

STJY546W-25P

25

2.5

STJY546W-40P

40

4.0

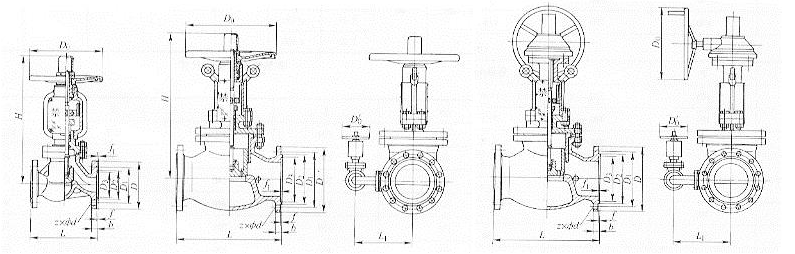

外形及连接尺寸图


外形及连接尺寸表

STJY41W-25T                                                                （mm）

DN

L

D

D1

D2

Z×Φd

b

f

H

Do

L1

D′o

重量Kg

15

130

95

65

46

4×Φ14

16

2

240

160

-

-

5

20

150

105

75

56

4×Φ14

18

2

246

160

-

-

7

25

160

115

85

65

4×Φ14

18

2

290

200

-

-

11

32

180

140

100

76

4×Φ18

20

2

305

200

-

-

15

40

200

150

110

84

4×Φ18

20

2

375

250

-

-

22

50

230

165

125

99

4×Φ18

22

2

410

280

-

-

28

65

290

185

145

118

8×Φ18

24

2

465

300

-

-

44

80

310

200

160

132

8×Φ18

26

2

500

350

-

-

56

100

350

235

190

156

8×Φ22

26

2

565

400

-

-

84

125

400

270

220

184

8×Φ26

30

2

655

450

-

-

150

150

480

300

250

211

8×Φ26

32

2

740

500

-

-

200

200

600

360

310

274

12×Φ26

33

2

865

500

350

200

496

250

730

425

370

330

12×Φ30

36

2

920

600

380

200

646

300

850

485

430

389

16×Φ30

40

2

1015

680

415

200

895

350

870

555

490

448

16×Φ33

42

2

1000

500

420

200

1140

400

1100

620

550

503

16×Φ36

46

2

1150

500

470

200

1586

450

1200

670

600

548

20×Φ36

50

2

1230

500

500

250

1906

500

1250

730

660

609

20×Φ36

53

2

1280

500

540

280

2680


主要零部件材料表

型号

材料

壳体

阀杆

填料

STJY41W-25T

铜合金

铸铬镍不锈钢

聚四氟乙烯

STJY41W-40T

STJY46W-25T

STJY46W-40T

STJY546W-25T

STJY546W-40T

STJY41W-16P

铸铬镍不锈钢

STJY41W-25P

STJY41W-40P

STJY46W-16P

STJY46W-25P

STJY46W-40P

STJY546W-16P

STJY546W-25P

STJY546W-40P
