DKJ41H/Y、DKJ61H/Y型PN63真空截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DkJ41H、DkJ41Y、DkJ61H、DkJ61Y

类别：截止阀

结构：法兰截止阀、直通流道截止阀

壳体： WCB碳钢、Cr5Mo铬钼合金钢

密封：更新中…

压力： 1.6~6.3MPa

温度：更新中…

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：更新中…


产品图

型号说明

Dk J 4 1 H-16 C

Dk---------------------- 厂标

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C --------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa

DkJ41H-16C~63C	16~63	1.6~6.3
DkJ41Y-16I~63I
DkJ61H-16C~63C
DkJ61Y-16I~63I

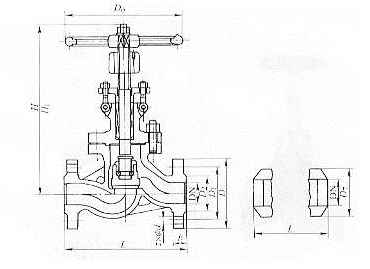

外形及连接尺寸图

外形及连接尺寸表

DkJ41H-63、DkJ41Y-63I、DkJ61H-63、DkJ61Y-63I (mm)

DN	L	D	D1	D2	D6	b	z×φd	D3	H	H1	Do	D7	重量/kg
10	170	100	70	50	35	18	4×φ14	-	238	262	120	44	7
15	170	105	75	55	41	20	4×φ14	-	218	231	200	44	7
20	190	125	90	68	51	20	4×φ18	-	282	306	160	44	11
25	210	135	100	78	58	22	4×φ18	-	282	306	160	61	13
32	230	150	110	82	66	24	4×φ23	135	340	374	200	68	15
40	260	165	125	95	76	24	4×φ23	150	376	402	240	80	26
50	300	175	135	105	88	26	4×φ23	175	404	430	280	90	32
65	340	200	160	130	110	28	8×φ23	200	432	462	320	105	37
80	380	210	170	140	121	30	8×φ23	230	470	512	360	128	56
100	430	250	200	168	150	32	8×φ25	250	540	590	400	152	71
125	500	295	240	202	176	36	8×φ30	300	722	799	450	181	153
150	550	340	280	240	204	38	8×φ35	-	-	-	-	-	-
200	600	405	345	300	260	44	12×φ35	-	-	-	-	-	-

主要零部件材料表

型号	材料
	阀体、阀盖	填料	填料垫	手轮	阀杆螺母	阀杆
DkJ41H-16C~63C	WCB	柔性石墨	AL	QT450-10	ZCuAllOFe3	1Cr13
DkJ41Y-16I~63I	Cr5Mo
DkJ61H-16C~63C	WCB
DkJ61Y-16I~63I	Cr5Mo

DKJ41H/Y、DKJ61H/Y型PN63真空截止阀CAD图纸下载
