GJ41W型PN16~PN40隔爆长杆截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： GJ41W

类别：截止阀

结构：隔爆长杆截止阀、法兰截止阀、直通流道截止阀

壳体：更新中…

密封：更新中…

压力：更新中…

温度：更新中…

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：更新中…

型号说明：更新中…

外观与结构

G J 4 1 W-16 T

G ---------------------- 厂标

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

W ---------------------- 阀的密封材质（如：阀体直接加工）

16 --------------------- 阀的公称压力（如：1.6MPa）

T ---------------------- 阀的材质（如：硅黄铜）

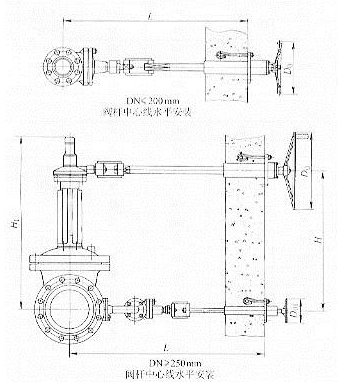

外形及连接尺寸图

外形及连接尺寸表

GJ41W-16T、GJ41W-25T、GJ41W-40T （mm）

DN	25	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L	800	800	800	1000	1000	1100	1100	1200	1200	1200	1200	1300	1300	1500	1500
H	-	-	-	-	-	-	-	-	-	958	1023	1106	1106	1195	1320
H1	-	-	-	-	-	-	-	-	-	1100	1170	1280	1300	1435	1590
Do	160	200	200	280	280	320	320	360	450	500	500	500	500	500	500
Do1	160	200	200	280	280	320	320	360	450	160	160	200	200	200	200

GJ41W型PN16~PN40隔爆长杆截止阀CAD图纸下载
