J11T-16K、J11F-16K、J11W-16K型中式铁制截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号：J11T-16K、J11F-16K、J11W-16K

类别：截止阀

结构：内螺纹截止阀、直通流道截止阀

壳体：可锻铸铁（KTH300-06、KTH330-08、KTH350-10、 HTV350）

密封：黄铜

压力：1.6MPa

温度：≤200℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质：水、气、油


产品图

型号说明

J 1 1 T—16 K

J ---------------------- 截止阀

1 ---------------------- 阀的连接方式（如：内螺纹）

1 ---------------------- 阀的结构（如：直通流道截止阀）

T ---------------------- 阀的密封材质（如：铜合金）

16 --------------------- 阀的公称压力（如：1.6MPa）

K --------------------- 阀的材质（如：可锻铸铁）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质

J11T-16K	16	1.6	≤200	水、气、油
J11F-16K
J11W-16K

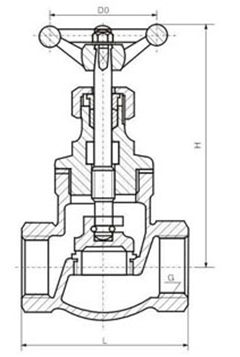

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN/mm	G/in	L/mm	H/mm	Do/mm
15	Rp1/2	65	97	53
20	Rp3/4	75	110	53
25	Rp1	90	113	57
32	Rp1¼	105	152	57
40	Rp1½	120	165	72
50	Rp2	140	178	90
65	Rp2½	165	192	90

主要零部件材料表

型号	材料
	阀体、阀盖	活瓣	密封圈	阀杆	手轮
J11T-16K	可锻铸铁	可锻铸铁	黄铜	黄铜	铸铁
J11F-16K
J11W-16K
