D944H型PN5电动翻版式密封蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： D944

类别：蝶阀

结构：电动蝶阀、法兰蝶阀、密封型连杆机构蝶阀

壳体：更新中…

密封：更新中…

压力： 0.5MPa

温度： ≤350℃

作用：更新中…

标准：国标

产品特点

更新中…

适用介质

空气、烟气、可燃性气体

型号说明

D 9 4 4 X—5

D -------------------- 蝶阀

9 -------------------- 阀的传动方式（如：电动）

4 -------------------- 阀的连接方式（如：法兰）

4 ------------------- 阀的结构（如：密封型连杆机构蝶阀）

X -------------------- 阀的密封材质（如：橡胶）

5 -------------------- 阀的公称压力（如：0.5MPa）

C -------------------- 阀的材质（如：碳钢）

主要性能规范

型号	PN	工作压力/MPa	适用温度/℃	适用介质
D944H—5	5	0.5	≤350	空气、烟气、可燃性气体

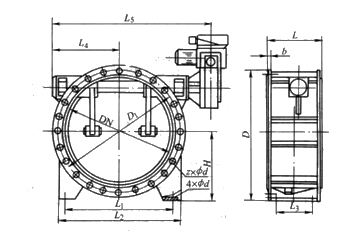

外形及连接尺寸

DN	D₁	D	L	b	z×Φd	L₁	L₂	Η	L₃	d₀	L₅	L₄	电动装置	重量/kg
400	495	540	350	18	16×Φ22	不带架脚					810	298	Z5-24	115
450	550	595	350		16×Φ22						870	325	Z10-24	124
500	600	645	400		20×Φ22						920	350	Z10-24	130
600	705	755	400		20×Φ26						1036	408	Z15-24	150
700	810	860	450	20	24×Φ26 24×Φ30						1136	460	Z15-24	205
800	920	975	450								1216	818		225
900	1020	1075	500								1316	868	Z20 - 24	240
1000	1120	1175	500		28×Φ30	970	1090	640	300	Φ30	1516	618		256
1100	1220	1275	550	22	28×Φ30	1040	1210	690	350		1666	668		305
1200	1320	1375	550		32×Φ30	1140	1280	740	350		1766	718	Z30 - 24	335
1300	1420	1745	600		32×Φ30	1220	1380	790	400		1866	768		390
1400	1520	1575	600	24	36×Φ30	1290	1450	840	400		1966	818		430
1500	1630	1690	650		36×Φ30	1400	1580	895	450		2126	878	Z45 - 24	510
1600	1730	1785	650		40×Φ30	1470	1650	945	450		2176	928		610
1700	1830	1890	700	26	44×Φ30	1550	1750	995	500		2330	980		730
1800	1930	1990	700		44×Φ30	1620	1820	1045	500		2380	1030	Z60 - 24	775
1900	2030	2090	750		48×Φ30	1720	1940	1095	550	Φ33	2480	1080		830
2000	2130	2190	750	28	48×Φ30	1800	2020	1145	550		2700	1130		920
2100	2235	2295	800		52×Φ33	1870	2110	1200	600		2806	1180		1000
2200	2340	2405	800		52×Φ33	1950	2190	1255	600		2866	1238	Z90 - 24	1140
2300	2440	2505	850	30	56×Φ33	2050	2310	1305	650		2916	1288		1200
2400	2540	2605	850		56×Φ33	2130	2390	1335	650		2966	1338		1300
2500	2640	2705	900		60×Φ30	2200	2480	1405	700		3016	1388		1440
2600	2740	2805	900	32	60×Φ30	2270	2550	1455	700		3086	1438	Z120-24	1590
2700	2850	2915	950		64×Φ36	2380	2860	1505	750		3186	1498		1740
2800	2960	3030	950		64×Φ36	2460	2760	1565	750		3286	1545		2100
2900	3060	3130	1000	34	68×Φ36	2540	2860	1615	800	Φ36	3386	1590		2200
3000	3160	3230	1000	34	68×Φ36	2610	2930	1665	800	Φ36	3486	1650		2310
