D347X—10型蜗杆传动管网法兰伸缩蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： D347X—10

类别：蝶阀

结构：蜗轮蝶阀、法兰蝶阀、非密封型双偏心蝶阀

壳体：灰铸铁（HT200、HT250）

密封：更新中…

压力： 0.6 MPa、1.0MPa

温度： ≤65℃

作用：更新中…

标准：国标

产品特点

更新中…

适用介质

水、污水等

型号说明

D 3 4 7 X—6 Z

D -------------------- 蝶阀

3 -------------------- 阀门的传动方式（如：蜗轮）

4 -------------------- 阀的连接方式（如：法兰）

7 -------------------- 阀的结构（如：非密封型双偏心蝶阀）

X -------------------- 阀的密封材质（如：橡胶）

6 -------------------- 阀的公称压力（如：0.6MPa）

Z -------------------- 阀的材质（如：灰铸铁）

主要性能规范

型号

工作压力

适用温度

/℃

适用介质

/MPa

D347X—10

1.0

≤65

水、污

水等

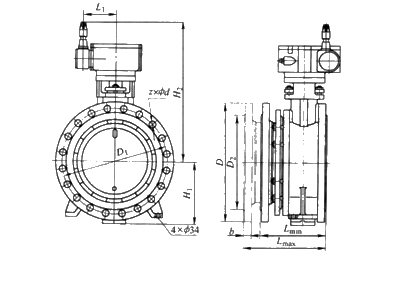

外形及连接尺寸

D347X—10 (mm)

DN	L_ｍｉｎ	L_ｍａｘ	D	D_１	D_２	b	z×Φd	L₁	Η₁	Η₂
150	195	235	280	240	212	26	8×Φ23	101	135	418
200	215	265	335	295	265	26	8×Φ23	101	190	464
250	235	285	390	350	320	28	12×Φ23	115	220	531
300	255	305	440	400	368	28	12×Φ23	115	243	569
350	275	325	500	460	428	30	16×Φ23	128	275	616
400	285	345	565	515	482	32	16×Φ26	128	310	646
450	310	370	615	565	532	32	20×Φ25	128	330	683
500	320	380	670	620	585	34	20×Φ25	155	350	777
600	365	425	780	725	685	36	20×Φ30	155	400	836
700	395	465	895	840	775	40	24×Φ30	215	480	942
800	430	510	1015	950	900	44	24×Φ33	215	540	1012
900	480	580	1115	1050	1005	46	28×Φ33	296	605	1100
1000	520	620	1230	1160	1110	50	28×Φ36	296	665	1130
1200	565	665	1455	1380	1330	56	32×Φ39	336	776	1240

主要零部件材料

型号

材料

阀体

蝶板

阀杆

阀座

填料

D347X—10

灰铸铁

球墨铸铁 /T形丁腈橡胶圈

铬不锈钢

铜合金

0形橡胶圈

或聚四氟
