A28H型PN10、PN16外螺纹联接弹簧带扳手全启式安全阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： A28H

类别：安全阀

结构：外螺纹安全阀、弹簧带扳手式安全阀、全启式安全阀

壳体：球墨铸铁（QT400-18、QT400-15、QT450-10、QT500-7）、灰铸铁（HT200、HT250）、碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：铬不锈钢、堆焊钴基合金(D802、STELLITE 6/STL 6)

压力： 1.0 MPa、1.6MPa

温度： ≤200℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：更新中…


A 2 8 H—10 C

A ------------------ 安全阀

2 ------------------ 阀的连接方式（如：外螺纹）

8 ------------------ 阀的结构为（如：弹簧带扳手全启式安全阀）

H ------------------ 阀的密封材质（如：Cr13系不锈钢）

10 ----------------- 阀的公称压力（如：1.0MPa）

C ------------------ 阀的材质（如：碳钢）

型号	PN	工作压力 /MPa	整定压力 /MPa	适用温度 /℃	适用介质

A28H—10Q	10	1.0	0.1~1.6	≤200	蒸汽
A28H—16	16	1.6
A28H—16C

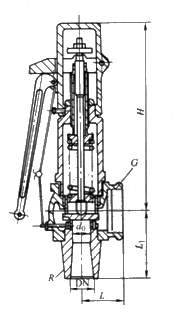

外形及连接尺寸图

外形及连接尺寸表（mm)

DN	R /in	G /in	d_o	L	L₁	≈Η	重量/kg
15	R1/2	R_p3/4	8	40	60	160	1.8
20	R3/4	R_p1	12	45	57	170	2.2
25	R1	R_p1¼	15	50	80	180	2.8
32	R1¼	R_p1½	20	55	90	260	5.2
40	R1½	R_p2	25	60	100	280	6.2

主要零部件材料表

型号	材料
	阀体、阀盖	阀座、阀瓣、阀杆、导向套	密封面	弹簧
A28H—10Q	球墨铸铁	铬不锈钢	铬不锈钢堆焊钴基合金	优质铬钒钢
A28H—16	灰铸铁
A28H—16C	碳素钢
