DFX49TW~10Q三通旋塞（旋转）阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号：DFX49TW~10Q

类别：旋塞阀

结构：法兰旋塞阀、二通流道旋塞阀

壳体：耐磨铸件

密封：更新中…

压力： 1.0MPa

温度： ≤100℃

作用：更新中…

标准：国标

产品特点

更新中…

适用介质

水、粉料、桨料

型号说明

DF X 4 9 W—10 Q

DF ----------------------- 厂标

X ----------------------- 旋塞阀

4 ----------------------- 阀的连接方式（如：法兰）

9 ----------------------- 阀的结构（如：二通流道旋塞阀）

W ----------------------- 阀的密封材质（如：阀体直接加工）

10 ----------------------- 阀的公称压力（如：1.0MPa）

Q ------------------------ 阀的材质（球墨铸铁）

型号	PN	工作压力	适用温度	适用介质
		/MPa	/℃
DFX49W—10Q	10	1.0	≤100	水、粉料、桨料
DFX49TW—10Q

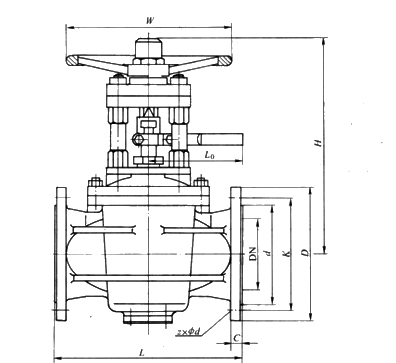

DN	L	D	Κ	d	C	z×Φd	Η	W	L₀
80	250	200	160	132	19	4×Φ18	243	—	—
100	300	220	180	156	19	8×Φ18	255	—	—
150	400	285	240	210	24	8×Φ22	462	350	180
200	480	335	295	266	26	8×Φ22	487	350	180

型号	材料
	阀体、阀盖、旋塞体	阀杆	阀杆螺母	填料
DFX49W—10Q	耐磨铸件	不锈钢	铜合金	F₄/橡胶
DFX49TW—10Q
