H44X—16型橡胶瓣止回阀
性能参数
外形尺寸与规格重量
其他主要参数


规格参数

型号： H44X—10、H44X—16

类别：止回阀

结构：法兰止回阀、旋启式阀瓣止回阀、单瓣结构止回阀

壳体：铸铁（HT200、HT250）、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7、铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 1.0 MPa、1.6 MPa、2.5MPa

温度： 0℃~80℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水

型号说明

H 4 4 X—10 Z

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：单瓣结构止回阀）

X ---------------------- 阀的密封材质（如：橡胶）

10 --------------------- 阀的公称压力（如：1.0MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
H44X—10	10	1.0	0~80	水
H44X—16	16	1.6
H44X—25	25	2.5

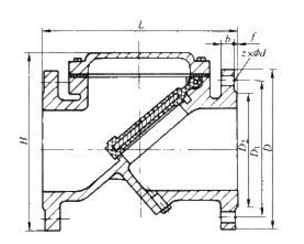

外形及连接尺寸图

外形及连接尺寸表

H44X—16 (mm)

DN	L	D	D₁	D₂	z×Φd	H	B
50	203	165	125	102	4 ×Φ18	176	165
65	216	185	145	122	4 ×Φ18	188	185
80	241	200	160	133	8 ×Φ18	198	190
100	292	220	180	158	8×Φ18	210	228
125	330	250	210	184	8 ×Φ18	258	254
150	356	285	240	212	8 ×Φ22	300	285
200	495	340	295	268	8 ×Φ22	368	362
250	622	405	355	320	12 ×Φ26	418	440
300	698	460	410	370	12 ×Φ26	483	520
350	787	520	470	430	16 ×Φ26	550	560
400	914	580	520	482	16 ×Φ 30	605	630
450	978	640	585	532	20 ×Φ 30	680	700
500	978	715	650	585	20 ×Φ33	720	760
600	1295	840	770	685	20 ×Φ33	870	890

主要零部件材料表

型号	材料
型号	阀体、阀盖	阀瓣	垫片
H44X—10	铸铁、球墨铸铁	丁腈橡胶+钢材	丁腈橡胶
H44X—16	铸铁、球墨铸铁	+尼龙纤维网布
H44X—25	铸钢	橡胶组合件

H44X—16型橡胶瓣止回阀CAD图纸下载
