UJ41H型300(Lb)柱塞阀、柱塞截止阀（美标磅级）
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： UJ41H

类别：柱塞阀

结构：法兰柱塞阀、非平衡式柱塞阀

壳体： WCB碳钢、铬镍系不锈钢（0Cr18Ni9(AISI 304)、ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)、00Cr18Ni10(AISI 304L / ASTM A276-304L)）

密封：更新中…

压力： 300（Lb）

温度： ≤425℃

作用：更新中…

标准：美标

产品特点

更新中…

适用介质

型号说明

U J 4 1 H—150(Lb) P

U --------------------- 柱塞阀

J --------------------- 厂标

4 --------------------- 阀的连接方式（如：法兰）

1 --------------------- 阀的结构（如：非平衡式直通流道柱塞阀）

H --------------------- 阀的密封材质（如：Cr13系不锈钢）

150(Lb) --------------- 阀的公称压力（如：150(Lb)）

P --------------------- 阀的材质（如：铬镍钛钢）

型号	压力级 (Lb)	适用温度/℃	适用介质
UJ41H—150(Lb)	150	≤425	水、蒸汽、油品
UJ41H—300(Lb)	300	≤425	水、蒸汽、油品
UJ41H—150(Lb)P	150	≤150	弱腐蚀性介质
UJ41H—300(Lb)P	300	≤150	弱腐蚀性介质

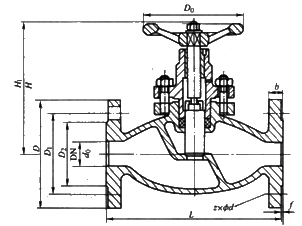

DN/in	DN	d_o	L	D	D₁	D₂	b	f	z×Φd	D₀
1/2	15	15	152	95	66.5	35	15	1.6	4×Φ15	120
3/4	20	20	178	117	82.5	43	16	1.6	4×Φ19	120
1	25	25	203	124	89	51	18	1.6	4×Φ19	140
1¼	32	32	216	133	98.5	63	19	1.6	4×Φ19	160
1½	40	40	229	156	114.5	73	21	1.6	4×Φ21	180
2	50	51	267	165	127	92	23	1.6	8×Φ19	200
2½	65	64	292	190	149	105	26	1.6	8×Φ22	240
3	80	76	318	210	168.5	127	29	1.6	8×Φ22	280
4	100	102	356	254	200	157	32	1.6	8×Φ22	320
5	125	125	400	279	235	186	35	1.6	8×Φ22	350
6	150	152	444	318	270	216	37	1.6	12×Φ22	450
8	200	203	559	381	330	270	42	1.6	12×Φ25	500
10	250	254	622	444	387.5	324	47.7	1.6	16×Φ29	550
12	300	305	711	521	451	381	50.8	1.6	16×Φ32	600
14	350	337	762	584	514.5	413	54	1.6	20×Φ32	700
16	400	387	864	648	571.5	470	57.2	1.6	20×Φ35	750

型号	阀体材料
UJ41H—150(Lb)	WCB
UJ41H—300(Lb)	WCB
UJ41H—150(Lb)P	铬镍系不锈钢
UJ41H—300(Lb)P	铬镍系不锈钢

UJ41H型300(Lb)柱塞阀、柱塞截止阀（美标磅级）CAD图纸下载
