H47P0、HH47P0型PN10~PN25回转蝶形止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H47P₀、HH47P₀

类别：止回阀

结构：法兰止回阀、蝶形止回式止回阀

壳体： WCB碳钢/FO

密封：更新中…

压力： 1.0 MPa、1.6 MPa、2.5MPa

温度： ≤80℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质

水、油品、海水、污水等腐蚀性介质

型号说明

H 4 7 P₀—10 C

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

7 ---------------------- 阀的结构（如：蝶形止回式）

P₀ --------------------- 阀的密封材质（如：渗硼钢）

10 --------------------- 阀的公称压力（如：1.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度/℃	适用介质
型号	PN	/MPa	适用温度/℃	适用介质
H47P0—10C	10	1.0	≤80	水、油品、海水、污水等腐蚀性介质
H47P0—16C	16	1.6
H47P0—25	25	2.5
HH47P0—10C	10	1.0
HH47P0—16C	16	1.6
HH47P0—25	25	2.5

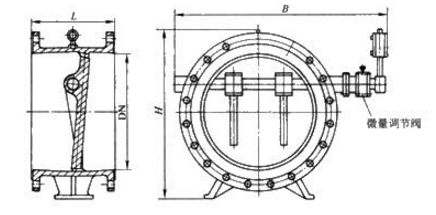

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	L	Η	Β	DN	L	Η	Β
200	230	550	600	600	390	1070	1250
250	250	630	700	700	430	1220	1360
300	270	690	740	800	470	1320	1480
350	290	780	800	900	510	1430	1580
400	310	860	870	1000	550	1550	1700
450	330	910	920	1200	630	1800	1950
500	350	980	1000	1400	710	1980	2175

主要零部件材料表

型号	材料
	阀体、螺板	阀杆	衬里层	缓冲装置
H47P0—10C	WCB/FO	2Cr13/PO	PO(聚烯烃）	组合件
H47P0—16C
H47P0—25
HH47P0—10C
HH47P0—16C
HH47P0—25

H47P0、HH47P0型PN10~PN25回转蝶形止回阀CAD图纸下载
