H41F—40型升降式止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H41F—16、H41F—40型

类别：止回阀

结构：法兰止回阀、升降式阀瓣止回阀

壳体： HT200灰铸铁、碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：聚四氟乙烯PTFE、氟塑料VITON

压力： 1.6MPa、4.0MPa

温度： ≤150℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、油品、液化气

型号说明

H 4 1 F—16 C

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：升降式阀瓣止回阀）

F ---------------------- 阀的密封材质（如：氟塑料）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
H41F—16	16	1.6	≤150	水、油品
H41F—40	40	4.0	-40~150	液化气

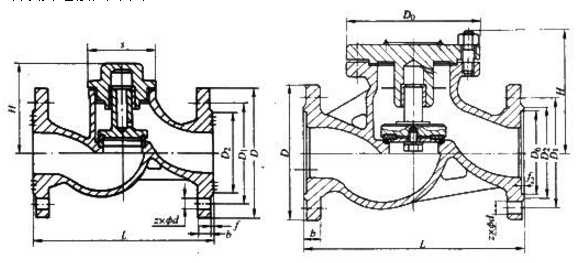

外形及连接尺寸图

外形及连接尺寸表

H41F—40 (mm)

DN	L	D	D₁	D₂	D₆	b	f₂	z×Φd	Η	重量/kg
15	130	95	65	45	40	16	4	4×Φ14	80	3.4
20	150	105	75	55	51	16	4	4×Φ14	100	4.9
25	160	115	85	65	58	16	4	4×Φ14	110	6.0
32	190	135	100	78	66	18	4	4×Φ18	120	9.1
40	200	145	110	85	76	18	4	4×Φ18	140	11.8
50	230	160	125	100	88	20	4	4×Φ18	150	15.8
65	290	180	145	120	110	22	4	8×Φ18	160	23
80	310	195	160	135	121	22	4	8×Φ18	170	30
100	350	230	190	160	150	22	4.5	8×Φ23	195	44.4

主要零部件材料表

型号	材料
型号	阀体、阀盖、阀瓣	密封面	垫片
H41F—16	HT200	聚四氟乙烯	橡胶石棉板
H41F—40	碳钢	氟塑料
