H44T/W—10型法兰连接铁制旋启式止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H44T—10、H44W—10

类别：止回阀

结构：法兰止回阀、旋启式阀瓣止回阀、单瓣结构止回阀

壳体：灰铸铁（HT200、HT250）

密封：黄铜

压力： 1.0MPa

温度： 0℃~200℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、气

型号说明

H 4 4 T -10 Z

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：单瓣结构止回阀）

T ---------------------- 阀的密封材质（如：黄铜）

10 --------------------- 阀的公称压力（如：1.0MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质

H44T - 10	10	1.0	0~200	水、气
H44W -10	10	1.0	0~200

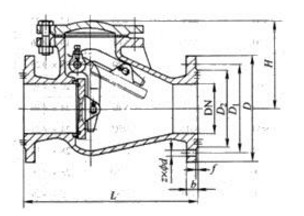

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	D	D₁	D₂	z×Φd	Η	b	f	旁通阀尺寸
DN	L	D	D₁	D₂	z×Φd	Η	b	f	Lx	DN	do
40	200	145	110	85	4 ×Φ18	123	18	3	—	—	—
50	230	160	125	100	4 ×Φ18	137	20	3	—	—	—
65	290	180	145	120	4 ×Φ18	147	20	3	—	—	—
80	310	195	160	135	4 ×Φ18	163	22	3	—	—	—
100	350	215	180	155	8 ×Φ18	170	22	3	—	—	—
125	400	245	210	185	8 ×Φ18	200	24	3	—	—	—
150	480	280	240	210	8 ×Φ23	242	24	3	—	—	—
200	500	335	295	265	8 ×Φ23	258	26	3	—	—	—
250	600	390	350	320	12 ×Φ23	299	28	3	—	—	—
300	700	440	400	368	12 ×Φ23	350	28	4	—	—	—
350	800	500	460	428	16 ×Φ23	392	30	4	—	—	—
400	900	565	515	482	16 ×Φ25	448	32	4	485	80	200
450	1000	615	565	332	20 ×Φ25	485	32	4	510	80	200
500	1100	670	620	585	20 ×Φ25	525	34	4	540	100	200
600	1300	780	725	685	20 ×Φ 30	608	36	5	600	100	200

主要零部件材料表

型号	材料
	阀体、阀盖、阀瓣	密封圈
H44T - 10	灰铸铁	黄铜
H44W -10
