Z41W型300（LB）不锈钢铸钢法兰闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z41W

类别：闸阀

结构：法兰闸阀、楔式闸阀、明杆闸阀

壳体：铬钼钛不锈钢、镍钼钛钢

密封：焊硬质合金(D802、STELLITE 6/STL 6)

压力： 150（Lb）、300（Lb）、300（Lb）

温度： ≤200℃

作用：更新中…

标准：美标

产品特点更新中…

适用介质硝酸类、腐蚀性介质


产品图

型号说明

Z 4 1 W-150（Lb）P

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

W ---------------------- 阀的密封材质（如：阀体直加工）

150（Lb）--------------- 阀的公称压力（如：150（Lb））

P ---------------------- 阀的材质（如：铬镍钛钢）

主要性能

型号	压力级（Lb）	工作压力/Mpa	适用温度/℃	适用介质

Z41W-150（Lb）P	150	2	≤150	硝酸类
Z41W-150（Lb）R	150	1.37
Z41W-300（Lb）P	300	5		腐蚀性介质
Z41W-300（Lb）R	300	3.77	≤200	腐蚀性介质
Z41W-400（Lb）P	400	4.37	≤200
Z41W-400（Lb）R		4.76

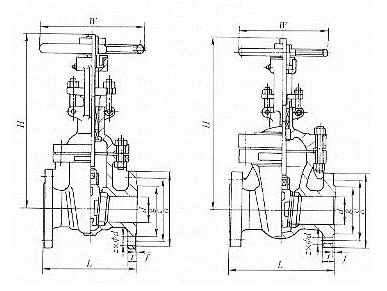

外形及连接尺寸图

外形及连接尺寸表

300（Lb） (mm)

DN/in	d	L	H(近似值)	W	o	t	c	g	f	z×φd	重量/kg
	13	140	201	100	95	15	66.5	35	1.6	4×φ15	4.5
	19	152	212	120	117	16	82.5	43	1.6	4×φ19	5.5
1	25	165	237	140	124	18	89	51	1.6	4×φ19	8
1½	38	190	289	160	156	21	114.5	73	1.6	4×φ22	14
2	51	216	340	200	165	23	127	92	1.6	8×φ19	30.5
2½	64	241	395	240	190	26	149	105	1.6	8×φ22	37
3	76	283	458	280	210	29	168.5	127	1.6	8×φ22	55
4	102	305	550	300	254	32	200	157	1.6	8×φ22	78
5	127	381	651	355	279	35	235	186	1.6	8×φ22	106
6	152	403	789	400	318	37	270	216	1.6	12×φ22	157
8	203	419	972	450	381	42	330	270	1.6	12×φ25	280
10	254	457	1023	450	445	48	387.5	324	1.6	16×φ29	410
12	305	502	1476	560	521	51	451	381	1.6	16×φ32	575
14	337	762	1600	640	584	54	514.5	413	1.6	20×φ32	820
16	387	838	1860	720	648	58	571.5	470	1.6	20×φ35	1010

主要零部件材料表

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z41W-150（Lb）P	铬钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	柔性石墨或聚四氟乙烯
Z41W-150（Lb）R	铬钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	柔性石墨或聚四氟乙烯
Z41W-300（Lb）P	铬镍钼钛钢	铬镍钼钛钢+钴铬钨	-	-
Z41W-300（Lb）R	铬镍钼钛钢	铬镍钼钛钢+钴铬钨	-	-
Z41W-400（Lb）P	铬镍钛钢	铬镍钛钢	-	-
Z41W-400（Lb）R	铬镍钼钛钢	铬镍钼钛钢+钴铬钨	-	-
