Z11H/Y型1500（LB）、2500（LB）内螺纹楔式钢制闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z11H、Z11Y

类别：闸阀

结构：楔式闸阀、内螺纹闸阀、封闭阀杆闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬钼钛不锈钢

密封：铬不锈钢、碳钢堆焊硬质合金(D802、STELLITE 6/STL 6)、铬不锈钢堆焊硬质合金(D802、STELLITE 6/STL 6)、铬镍钛钢堆焊硬质合金(D802、STELLITE 6/STL 6)

压力： 1500Lb、2500Lb

温度： ≤550℃

作用：高压闸阀

标准：英标 / 美标

产品特点更新中…

适用介质水、蒸汽、油品、弱腐蚀性介质


产品图

型号说明

Z 1 1 H-1500(Lb) C

Z ---------------------- 闸阀

1 ---------------------- 阀的连接方式（如：内螺纹）

1 ---------------------- 阀的结构（如：明杆楔式闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

1500(Lb) --------------- 阀的公称压力（如：1500(Lb)）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	压力级（Lb)	工作压力/Mpa	适用温度/℃	适用介质

Z11H-1500（Lb)	1500	25	≤425	水、蒸汽、油品
Z11H-2500（Lb)	2500	42
Z11Y-1500（Lb)	1500	25	≤425	水、蒸汽、油品
Z11Y-2500（Lb)	2500	42
Z11Y-1500（Lb)I	1500	25	≤550	蒸汽、油品
Z11Y-2500（Lb)I	2500	42
Z11Y-1500（Lb)P	1500	25	≤200	弱腐蚀性介质
Z11Y-2500（Lb)P	2500	42

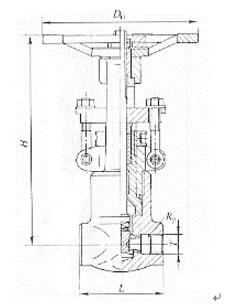

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN			T（ANST）		T(JIS)		L/mm	T（ANST）		T(JIS)		H/mm	Do/mm	重量
缩径/in	全径/mm	全径/mm	缩径/mm	全径/mm	缩径/mm	全径/mm	L/mm	缩径/in	全径/in	缩径/in	全径/in	H/mm	Do/mm	缩径	全径
1/4	6	-	14.2	-	14.3	-	111	1/4	-	1/4	-	166	112	3.5	-
3/8	10	6	17.6	14.2	17.9	14.3	111	3/8	1/4	3/8	1/4	166	112	3.5	3.5
1/2	15	10	21.8	17.6	22.2	17.9	111	1/2	3/8	1/2	3/8	186	112	3.5	3.5
3/4	20	15	27.1	21.8	27.7	22.2	127	3/4	1/2	3/4	1/2	186	112	4	4
1	25	20	33.8	27.1	34.5	27.7	152	1	3/4	1	3/4	211	126	5	5
1¼	32	25	42.6	33.8	43.2	34.5	178	1¼	1	1¼	1	227	148	6	6
1½	40	32	48.7	42.6	49.1	43.2	210	1½	1¼	1½	1¼	258	188	8	8
2	50	40	61.1	48.7	61.1	49.1	210	2	1½	2	1½	300	220	13	13
-	-	50	-	61.1	-	61.1	210	-	2	-	2	300	220	-	20

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	闸杆	密封面	填料
Z11H-1500（Lb)	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
Z11H-2500（Lb)
Z11Y-1500（Lb)	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
Z11Y-2500（Lb)
Z11Y-1500（Lb)I	铬钼钢	耐热钢或铬不锈钢	铬不锈钢堆焊硬质合金	柔性石墨
Z11Y-2500（Lb)I
Z11Y-1500（Lb)P	铬钼钛不锈钢	铬钼钛不锈钢	铬镍钛钢堆焊硬质合金	聚四氟乙烯
Z11Y-2500（Lb)P
