- A48sH PN16弹簧带扳手全启式安全阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： A48sH
类别： 安全阀
结构： 法兰安全阀、带扳手弹簧不封闭式安全阀
壳体： 碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）
密封： 铬不锈钢、堆焊硬质合金(D802、STELLITE 6/STL 6)、铬镍钛不锈钢
压力： 1.6MPa、2.5MPa、4.0MPa
温度： ≤550℃
作用： 更新中…
标准： 国标
产品特点：更新中…
适用介质：蒸汽
型号说明
A 4 8 s H—16 C
A ------------------- 安全阀
4 ------------------- 阀的连接方式（如：法兰）
8 ------------------- 阀的结构（如：带扳手弹簧不封闭全启式安全阀）
s ------------------- 厂标
H ------------------- 阀的密封材质（如：Cr13不锈钢）
16 ------------------ 阀的公称压力（如：1.6MPa）
C ------------------- 阀的材质（如：碳钢）
主要性能规范
型 号 | PN | 工作压力 /MPa | 整定压力 /MPa | 适用温度 /℃ | 适用介质 |
A48SH—16C | 16 | 1.6 | 0.1~1.6 | ≤450 | 蒸汽 |
A48SH—16I | 16 | 1.6 | 0.1~1.6 | ≤510 | |
A48SH—16 V | 16 | 1.6 | 0.1~1.6 | ≤550 |

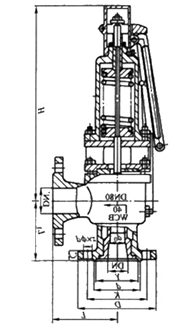

外形及连接尺寸图
外形及连接尺寸表
A48sH—16C、A48sH—16I、A48sH—16V (mm)
DN | d0 | D | Κ | d | C | z×Φd | L | L1 | ≈Η | DN，PN | 重量/kg |
40 | 25 | 150 | 110 | 85 | 16 | 4×Φ18 | 120 | 110 | 426 | DN50,PN16 | 26.5 |
50 | 32 | 165 | 125 | 100 | 16 | 4×Φ18 | 135 | 120 | 430 | DN65,PN16 | 31.5 |
80 | 50 | 200 | 160 | 135 | 20 | 8×Φ18 | 170 | 150 | 525 | DN100,PN16 | 51.5 |
100 | 65 | 220 | 180 | 155 | 20 | 8×Φ18 | 200 | 160 | 665 | DN125,PN16 | 75 |
150 | 100 | 285 | 240 | 210 | 24 | 8×Φ23 | 255 | 230 | 750 | DN175,PN16 | 130 |
200 | 125 | 340 | 295 | 265 | 26 | 12×Φ23 | 305 | 260 | 1255 | DN250,PN16 | 190 |
250 | 150 | 405 | 355 | 320 | 30 | 12×Φ26 | 350 | 320 | 1355 | DN350,PN16 | 410 |
300 | 200 | 460 | 410 | 375 | 30 | 12×Φ26 | 370 | 350 | 1405 | DN400,PN16 | 715 |
350 | 250 | 520 | 470 | 435 | 34 | 16×Φ26 | 500 | 450 | 1450 | DN500,PN16 | 901 |
主要零部件材料
型 号 | 材 料 | |||
阀体阀盖 | 阀座、阀瓣、 导向套、阀杆 | 密封面 | 弹簧 | |
A48SH—16C | 碳素钢 | 铬不锈钢 | 铬不锈钢堆焊硬质合 金 | 优质铬钒钢 |
A48SH—16I | 铬钼钢 | 铬镍钛不锈 钢 | 铬镍钛不锈钢堆焊硬 质合金 ~ | 优质铬钒钢 |
A48SH—16 V | 铬钼钒 钢 | 铬镍钛不锈 钢 | 铬镍钛不锈钢堆焊硬 质合金 | 优质铬钒钢 |
