Z641T-10型气动楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z641T-10

类别：闸阀

结构：气动闸阀、法兰闸阀、楔式闸阀、明杆闸阀

壳体：灰铸铁（HT200、HT250）

密封：更新中…

压力： 1MPa

温度： ≤200℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、油品、蒸汽


产品图

型号说明

Z 6 4 1 T-10 Z

Z ---------------------- 闸阀

6 ----------------------- 阀的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

T ---------------------- 阀的密封材质（如：铜合金）

10 --------------------- 阀的公称压力（如：1.0MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号	PN	工作压力/Mpa	适用介质	适用温度/℃

Z641T-10	10	1	水、油品、蒸汽	≤200

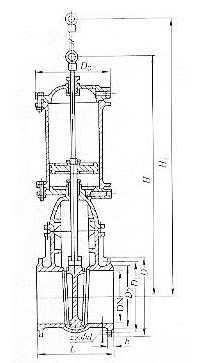

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	D	D1	D2	b	z×φd	H	H1	重量/kg
100	230	216	180	155	22	8×φ18	770	880	130
150	280	280	240	210	24	8×φ23	940	1100	200
200	330	335	295	265	26	8×φ23	1130	1350	260
250	380	390	350	320	28	12×φ23	1290	1555	290
300	420	440	400	368	28	12×φ23	1460	1780	380
350	450	500	460	428	30	16×φ23	1580	1950	600
400	480	565	515	482	32	16×φ25	1790	2210	700
450	510	615	565	532	32	20×φ25	1940	2415	1150
500	540	670	620	585	34	20×φ25	2155	2680	1500
600	600	780	725	685	36	20×φ30	2355	2880	1800
700	660	890	840	800	40	24×φ30	2810	3560	2500

主要零部件材料表

型号	材料
型号	阀体、阀盖	闸板	阀体密封圈	阀杆	填料
Z641T-10	灰铸铁	灰铸铁堆焊或镶铜合金		堆焊铜合金	石棉石墨盘根

Z641T-10型气动楔式闸阀CAD图纸下载
