Z573X-6/10型铁制锥齿轮传动对夹式平板闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z573X-6、Z573X-10

类别：闸阀

结构：锥齿轮闸阀、对夹闸阀、平行式闸阀、明杆闸阀

壳体：灰铸铁（HT200、HT250）

密封：合成橡胶或聚四氟乙烯PTFE

压力： 0.6 MPa、1MPa

温度： ≤120℃

作用：更新中…

标准：国标

产品特点: 更新中…

适用介质:煤浆、糖浆、纸浆、泥浆、污水矿渣等


产品图

型号说明

Z 5 7 3 X-6 Z

Z ---------------------- 闸阀

5 ----------------------- 阀的传动方式（锥齿轮）

7 ---------------------- 阀的连接方式（如：对夹）

3 ---------------------- 阀的结构（如：平式明杆闸阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

6 ---------------------- 阀的公称压力（如：0.6MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z573X-6	6	0.6	≤120	煤浆、糖浆、纸浆、泥浆、污水矿渣等
Z573X-10	10	1

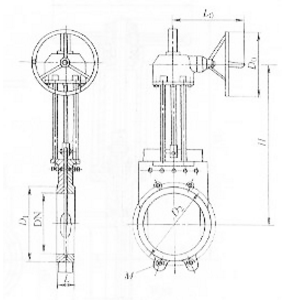

外形及连接尺寸图

外形及连接尺寸表

DN	L		D1	D2	H	L0	D0	M
DN	PN6	PN10	D1	D2	H	L0	D0	M
50	40		100	125	300	400	250	M16
65	40		120	145	310	400	250	M16
80	50		135	160	335	400	250	M16
100	50		155	180	390	400	250	M16
125	50		185	210	430	400	250	M16
150	60		210	240	505	400	250	M20
200	60		265	295	570	400	250	M20
250	70		320	350	715	420	300	M20
300	70	80	368	400	820	420	300	M20
350	80	90	428	460	920	420	300	M20
400	80	120	482	515	1050	420	300	M22
450	90	120	532	565	1160	420	300	M22
500	100	130	585	620	1270	420	300	M22
600	100	140	685	725	1520	420	300	M27
700	100	140	800	840	1750	420	300	M27
800	120	150	905	950	1990	420	300	M30
900	120	150	1005	1050	2200	420	300	M30

主要零部件材料表

型号	材料
	阀体	闸板	阀体密封圈	阀杆	支架	填料
Z573X-6	灰铸铁	铬镍钼钛不锈钢	合成橡胶或聚四氟乙烯	铬不锈钢	碳素钢	聚四氟乙烯
Z573X-10

Z573X-6/10型铁制锥齿轮传动对夹式平板闸阀CAD图纸下载
