Z545T/W-10铁制锥齿轮传动暗杆楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z545T-10、Z545W-10

类别：闸阀

结构：锥齿轮闸阀、法兰闸阀、楔式闸阀、暗式闸阀

壳体：灰铸铁（HT200、HT250）

密封：铜合金、阀体本体

压力： 1MPa

温度： ≤100℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、油品

型号说明

Z 5 4 5 T-10 Z

Z ---------------------- 闸阀

5 ---------------------- 阀的传动方式（如：锥齿轮）

4 ---------------------- 阀的连接方式（如：法兰）

5 ---------------------- 阀的结构（如：楔式暗杆闸阀）

T ---------------------- 阀的密封材质（如：铜合金）

10 --------------------- 阀的公称压力（如：1.0MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

外观与结构图


产品图

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z545T-10	10	1	≤100	水
Z545W-10				油品

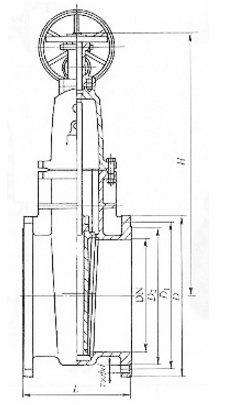

外形尺寸图

外形尺寸表 (mm)

DN	L	D	D1	D2	z×φd	H	D0
500	540(700)	670	620	585	20×φ28	1379	640
600	600(800)	780	725	685	20×φ31	1524	640
700	660	895	840	800	24×φ31	2000	640
800	720	1010	950	905	24×φ34	2150	640
900	780	1110	1050	1005	28×φ34	2290	900
1000	840	1220	1160	1115	28×φ37	2400	900
1200	960	1450	1380	1325	32×φ40	2980	900
1400	1080	1675	1590	1525	36×φ43	3200	900
1600	1100	1915	1820	1750	40×φ49	3500	900

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	阀杆	密封圈	填料
Z545T-10	灰铸铁	铬不锈钢	铜合金	石棉
Z545W-10			阀体本体

Z545T/W-10铁制锥齿轮传动暗杆楔式闸阀CAD图纸下载
