Z41H/Y型PN16法兰连接钢制带吹扫孔楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z41H、Z41Y

类别：闸阀

结构：法兰闸阀、楔式闸阀、明杆闸阀

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬镍钛钢、铬镍钼钛钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）

密封：更新中…

压力： 1.6MPa、2.5MPa

温度：更新中…

作用：更新中…

标准：国标

产品特点更新中…

适用介质非腐蚀性介质、腐蚀性介质


产品图

型号说明

Z 4 1 H-16 C

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	适用温度/℃	工作压力/Mpa	适用介质

Z41H-16C	16	≤200	1.6	非腐蚀性介质
		≤300	1.25
		≤425	0.9
Z41Y-16C		≤200	1.6
		≤300	1.25
		≤425	0.9
Z41Y-16I	16	≤390	1.4
		≤500	1
		≤550	0.4
Z41Y-16P		≤200	1.6	腐蚀性介质


Z41Y-16R


Z41H-25	25	≤200	2.5	非腐蚀性介质
		≤300	2
		≤425	1.4
Z41Y-25I		≤200	2.5
		≤300	2
		≤425	1.4
Z41Y-25	25	≤390	2.2
		≤500	1.6
		≤550	0.64
Z41Y-25P		≤200	2.5	腐蚀性介质


Z41Y-25R

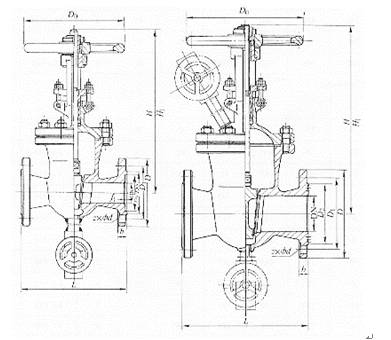

外形及连接尺寸图

外形及连接尺寸表

PN16 (mm)

DN	L	D	H	重量/kg
50	250	240	358	29
65	270	240	373	33
80	280	280	435	46
100	300	320	500	63
125	325	360	614	108
150	350	360	674	134
200	400	400	818	192
250	450	450	960	273
300	500	560	1145	379
350	550	640	1280	590
400	600	720	1450	840
500	700	720	1676	958
600	800	720	2175	1492

主要零部件材料表

型号	材料
	阀体、阀盖	闸阀	阀座	阀杆
Z41H-16C	碳钢	碳钢+铬钢或钴铬钨	碳钢+铬钢或钴铬钨	铬钢


Z41Y-16C


Z41Y-16I	铬钼钢	铬钼钢+钴铬钨	铬镍钛钢+钴铬钨	铬钼钒刚


Z41Y-16P	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢


Z41Y-16R	铬镍钼钛钢	铬镍钼钛刚+钴铬钨	铬镍钼钛刚+钴铬钨	铬镍钼钛刚


Z41H-25	碳钢	碳钢+钴铬钨	碳钢+钴铬钨	铬钢


Z41Y-25I


Z41Y-25	铬钼钢	铬钼钢+钴铬钨	铬钼钛钢+钴铬钨	铬钼钒刚


Z41Y-25P	铬镍钛钢	铬镍钛钢+钴铬钨	铬镍钛钢+钴铬钨	铬镍钛钢


Z41Y-25R	铬镍钼钛钢	铬镍钼钛刚+钴铬钨	铬镍钼钛刚+钴铬钨	铬镍钼钛刚

Z41H/Y型PN16法兰连接钢制带吹扫孔楔式闸阀CAD图纸下载
