YDS9 3l1 23—1Px电（手）动水冷式超高温蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： YDS9 3l1 23—1Px

类别：蝶阀

结构：电动蝶阀

壳体：更新中…

密封：更新中…

压力： 0.1MPa

温度： ≤950℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质烟气及其他超高温气体

型号说明

YDS9 3l1 23—1Px

YDS9 3l1 23—1Px --------------------厂标

要性能

PN	工作压力/MPa	适用温度/℃	适用介质	冷却水压力/MPa
1	0.1	≤950	烟气及其他超高温气体	0.3的软化水

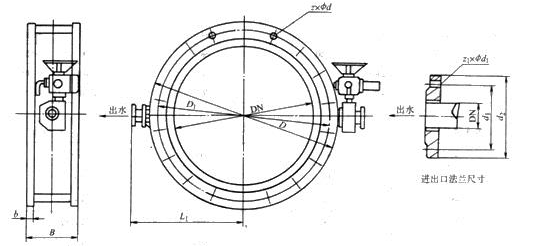

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	D	D₁	Β	b	z	d	L₁	阀体重量/kg
150	490	445	190	16	12	Φ18	375	170
200	540	495				Φ23	448	180
250	595	550					473	240
300	755	705	200		16		580	270
350	810	760		18	16		608	310
400	860	810			20	Φ25	642	350
450	910	860			20	Φ25	668	430
500	975	920		20	24	Φ30	772	525
600	1075	1025	210				829	675
700	1175	1120					883	850
800	1275	1220		22	32		1040	1010
900	1375	1320		22	32		1090	1310
1000	1475	1420	220	24	36		1140	1530
1200	1685	1630			40		1265	1730
1400	1885	1830			44		1370	1960
1500	1985	1930	240	26	48		1545	2210
1600	2085	2030		26	50		1590	2460
1800	2300	2240		28	52	Φ34	1700	2830
2000	2500	2440		28	56		1800	3210
2200	2700	2640	300	30	60		1900	3700
2400	2900	2840		30	64		2000	4300
2600	3100	3040		32	68		2100	5020
2800	3300	3240			72		2200	5730
3000	3500	3440			76		2300	6570

冷却水连接尺寸 (mm)

d₁	d_n	d₂	n₁×Φd₁
55	15	80	4×Φ12
65	20	90	4×Φ12
75	25	100	4×Φ12
90	32	120	4×Φ14
100	40	130	4×Φ14
110	50	140	4×Φ14
150	80	185	4×Φ18

YDS9 3l1 23—1Px电（手）动水冷式超高温蝶阀CAD图纸下载
