D41F、D71F型PN15 ~ PN40调节型四氟密封蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： D41F、D71F

类别：蝶阀

结构：法兰蝶阀、密封中心垂直板蝶阀

壳体：灰铸铁（HT200、HT250）、碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛钢、铬镍钼钛钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))

密封：聚四氟乙烯PTFE

压力： 1.0MPa~4.0MPa

温度： -29℃~150℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质

水、海水、蒸汽、气体、油品等醋酸类、硝酸类、腐气、药品等

型号说明

D 4 1 F—10 C

D -------------------- 蝶阀

4 -------------------- 阀的连接方式（如：法兰）

1 -------------------- 阀的结构（如：密封型中心垂直板蝶阀）

F -------------------- 阀的密封材质（如：氟橡胶）

10-------------------- 阀的公称压力（如：1.0MPa）

C -------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度/℃	适用介质
型号	PN	/MPa	适用温度/℃	适用介质
D41F—10- 16	10~16	1.0~ 1. 6	0~ 150	水、海水、蒸汽、气体、油
D71F—10- 16	10~16	1.0~ 1. 6	0~ 150	品等
D41F—10C~40C				水、蒸汽、气体、油品等
D71F—10C ~40C				水、蒸汽、气体、油品等
D41F—10P~40P	10~40		-29~150
D71F—10P~40P	10~40		-29~150	醋酸类、硝酸类、腐气、
D41F—10R~40R				药品等
D71F—10R~40R

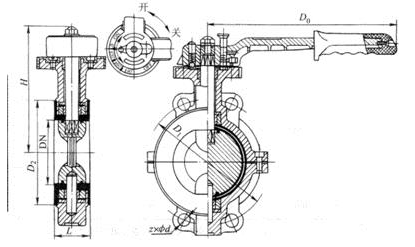

外形及连接尺寸图

外形及连接尺寸表

PN15 ~ 40 （mm）

DN	D	D1	z×Φd	Η	D₀	近似重量/kg
DN	D	D1	z×Φd	Η	D₀	D71F	D41F
40	150	110	4×Φ18	155	180	3.4	3.8
50	165	125	4×Φ18	162	200	5	5.8
65	185	145	4×Φ18	179	250	7.2	8
80	200	160	4×Φ18	186	300	9	10
100	235	190	4×Φ22	217	300	12	13.5
125	270	220	4×Φ26	233	400	16	17.5
150	300	250	4×Φ26	307	400	22	24

主要零部件材料表

型号		材	料
型号	阀体	阀板	阀杆	密封圈
D41F—10- 16	灰铸铁	灰铸铁	铬不锈钢
D71F—10- 16	灰铸铁	灰铸铁	铬不锈钢
D41F—10C~40C	碳素钢	碳素钢	铬不锈钢
D71F—10C ~40C	碳素钢	碳素钢	铬不锈钢	聚四
D41F—10P~40P	铬镍钛钢	铬镍钛钢		氟乙烯
D71F—10P~40P	铬镍钛钢	铬镍钛钢	不锈钢
D41F—10R~40R	铬镍钼	铬镍钼	不锈钢
D71F—10R~40R	钛钢	钛钢
