Q61F-16T型焊接足径黄铜球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q61F-16T

类别：球阀

结构：焊接球阀、浮动球阀

壳体：黄铜

密封： PTFE

压力： 1.6MPa

温度： ≤150℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品等


产品图

型号说明

Q 6 1 F-16 T

Q ---------------------- 球阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：浮动球直通流道球阀）

F ---------------------- 阀的密封材质（如：PTFE）

16 --------------------- 阀的公称压力（如：1.6MPa）

T ---------------------- 阀的材质（如：黄铜）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质

Q61F-16T	16	1.6	≤150	水、蒸汽、油品等

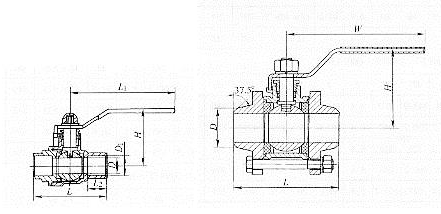

外形及连接尺寸图

外形及连接尺寸表 ( mm)

DN	G/in	L	L1	L2	D	D1	H
15	1/2	58	82	13	14	16	46
20	3/4	72	102	19	19	22.3	55
25	1	86	120	23.5	24	28.7	58
32	11/4	98	120	24.5	31.7	35	64
40	11/2	114	140	28	38	41.3	74
50	2	135	140	34	50.8	54.1	81

主要零部件材料表

型号	材料
型号	阀体阀盖	阀杆、球	密封面
Q61F-16T	黄铜	黄铜	PTFE

Q61F-16T型焊接足径黄铜球阀CAD图纸下载
