壹泵阀 >> 阀门 >> 球阀 >> 衬氟球阀 >> Q41F40-16、Q41F46-16、Q41FA-16、Q41F2-16、Q41F0-16型衬里球阀
  • Q41F40-16、Q41F46-16、Q41FA-16、Q41F2-16、Q41F0-16型衬里球阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • Q41F40-16、Q41F46-16、Q41FA-16、Q41F2-16、Q41F0-16型衬里球阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： Q41F40-16、Q41F46-16、Q41FA-16、Q41F2-16、Q41F0-16

类别： 球阀

结构： 法兰球阀、浮动球阀

壳体： 铸铁(HT200、HT250)、铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、不锈钢

密封： 更新中…

压力： 1.6MPa

温度： 更新中…

作用： 更新中…

标准： 国标

产品特点：更新中…

适用介质：更新中…


                   产品图

型号说明

Q 4 1 F46-16 H

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F46 -------------------- 阀的密封材质（如：聚全氟乙丙烯）

16  -------------------- 阀的公称压力（如：1.6MPa）

H ---------------------- 阀的材质（如：Cr13系不锈钢）




主要性能

型号

PN

工作压力/MPa

材料

阀体

衬里材料

Q41F40-16Z

16

1.6

铸铁

四氟乙丙烯-丙烯

Q41F40-16C

铸钢

Q41F40-16H

不锈钢

Q41F46-16Z

铸铁

聚全氟乙丙烯

Q41F46-16H

不锈钢

Q41FA-16Z

铸铁

可溶性四氟

Q41FA-16C

铸钢

Q41FA-16H

不锈钢

Q41F2-16Z

铸铁

聚偏二氟乙烯

Q41F2-16C

铸钢

Q41F2-16H

不锈钢

Q41F0-16Z

铸铁

改性聚乙烯

Q41F0-16C

铸钢

Q41F0-16H

不锈钢

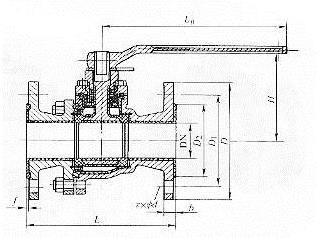

外形及连接尺寸图


外形及连接尺寸表                                                 （mm）

DN

L

D

D1

D2

b

f

z×Φd

L0

H

15

130

95

65

45

14

2

4×Φ14

120

95

20

140

105

75

55

14

2

4×Φ14

130

98

25

150

115

85

65

14

2

4×Φ14

150

104

32

165

135

100

78

16

2

4×Φ18

190

115

40

180

145

110

85

16

3

4×Φ18

220

125

50

200

160

125

100

18

3

4×Φ18

230

132

65

220

180

145

120

18

3

4×Φ18

270

148

80

250

195

160

135

20

3

8×Φ18

300

165

100

280

215

180

155

22

3

8×Φ18

330

180

125

320

245

210

185

24

3

8×Φ18

600

230

150

360

280

240

210

24

3

8×Φ23

800

283

200

400

335

295

265

26

3

12×Φ23

1200

325


主要零部件材料表

型号

材料

阀体

衬里材料

Q41F40-16Z

铸铁

四氟乙丙烯-丙烯

Q41F40-16C

铸钢

Q41F40-16H

不锈钢

Q41F46-16Z

铸铁

聚全氟乙丙烯

Q41F46-16H

不锈钢

Q41FA-16Z

铸铁

可溶性四氟

Q41FA-16C

铸钢

Q41FA-16H

不锈钢

Q41F2-16Z

铸铁

聚偏二氟乙烯

Q41F2-16C

铸钢

Q41F2-16H

不锈钢

Q41F0-16Z

铸铁

改性聚乙烯

Q41F0-16C

铸钢

Q41F0-16H

不锈钢
