Y43X型PN16比例式减压阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Y43X

类别：减压阀

结构：法兰减压阀、活塞式减压阀

壳体：全铜、不锈钢、铸铁(HT200、HT250)

密封：更新中…

压力： 1.0MPa、1.6MPa

温度： ≤90℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、气

型号说明

Y 4 3 X—10 T

Y --------------------- 减压阀

4 --------------------- 阀的连接方式（如：法兰）

3 --------------------- 阀的结构（如：活塞式减压阀）

X --------------------- 阀的密封材质（如：橡胶）

10 -------------------- 阀的公称压力（如：1.0MPa）

T --------------------- 阀的材质（如：铜合金）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Y43X—10T	10	1.0	≤90	水、气
Y43X—10P
Y43X—10
Y43X—16T	16	1.6	≤90	水、气
Y43X—16P
Y43X—16

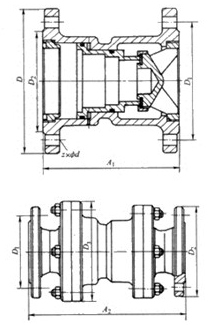

外形及连接尺寸图

外形及连接尺寸表

Y43X—16T、Y43X — 16P (mm)

比例	DN	D	D₁	D₂	A₁	b	z×Φd	D₃	Α₂
2:1 3:2 5:2 3:2 4:3	40	150	110	85	132	18	4×Φ18
	50	165	125	100	140	20	4×Φ18
	65	185	145	120	155	20	4×Φ18
	80	200	160	135	155	22	8×Φ18
	100	220	180	155	200	24	8×Φ18
	125	250	210	185	220	26	8×Φ18
	150	285	240	210	230	28	8×Φ22
	200	340	295	265	270	30	12×Φ22
4:1 5:1	25	115	85	65	—	16	4×Φ14	115	178
	32	140	100	78	—	18	4×Φ18	140	188
	40	150	110	85	—	18	4×Φ18	150	195
	50	165	125	100	—	20	4×Φ18	165	205
	65	185	145	120	—	20	4×Φ18	190	218
	80	200	160	135	—	22	8×Φ18	205	225
	100	220	180	155	—	24	8×Φ18	225	273
	125	250	210	185	—	26	8×Φ18	260	308
	150	285	240	210	—	28	8×Φ22	300	322
	200	340	295	265	—	30	12×Φ22	365	358

Y43X—16 （mm）

比例	DN	D	D₁	D₂	D₃	b	z×Φd	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×Φ14	232
	32	140	100	78	140	18	4×Φ18	246
	40	150	110	85	150	18	4×Φ18	256
	50	165	125	100	165	20	4×Φ18	270
	65	185	145	120	185	20	4×Φ18	306
	80	200	160	135	210	22	8×Φ18	320
	100	220	180	155	240	24	8×Φ18	340
	125	250	210	185	275	26	8×Φ18	400
	150	285	240	210	310	28	8×Φ22	429
	200	340	295	265	355	30	12×Φ22	358
4:1 5:1	25	115	85	65	125	16	4×Φ14	232
	32	140	100	78	150	18	4×Φ18	246
	40	150	110	85	155	18	4×Φ18	256
	50	165	125	100	175	20	4×Φ18	270
	65	185	145	120	200	20	4×Φ18	306
	80	200	160	135.	230	22	8×Φ18	320
	100	220	180	155	265	24	8×Φ18	340
	125	250	210	185	300	26	8×Φ18	400
	150	285	240	210	350	28	8×Φ22	419
	200	340	295	265	400	30	12×Φ22	358

主要零部件材料表

型号	阀体材料
Y43X—10T	全铜
Y43X—10P	不锈钢
Y43X—10	铸铁
Y43X—16T	全铜
Y43X—16P	不锈钢
Y43X—16	铸铁
