壹泵阀 >> 阀门 >> 球阀 >> 手动球阀 >> T1Q341TC型PN16~PN63陶瓷衬里密封钢制球阀
  • T1Q341TC型PN16~PN63陶瓷衬里密封钢制球阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • T1Q341TC型PN16~PN63陶瓷衬里密封钢制球阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： T1Q341TC

类别： 球阀

结构： 涡轮球阀、法兰球阀、浮动球阀

壳体： WCB/20碳钢、CF8镍铬耐酸钢/1Cr18Ni9Ti铬镍钛钢

密封： 陶瓷

压力： 1.6℃~6.3℃

温度： ≤600℃

作用： 更新中…

标准： 国标

制造： 上海丰企实业发展有限公司南翔球阀制造车间

产品特点：更新中…

适用介质：夹颗粒介质

 型号说明

T1 Q 3 4 1 TC-16 C

T1 ---------------------- 厂标

Q ---------------------- 球阀

3 ----------------------- 阀的传动方式（如：蜗轮）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

TC ---------------------- 阀的密封材质（如：陶瓷）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）


主要性能

型号

PN

工作压力MPa

适用温度℃

适用介质



T1Q341TC-16C~63

16~63

1.6~6.3

≤425

夹颗粒介质


T1Q341TC-16P~63P

≤200


T2Q341TC-16C~63

≤150


T3Q341TC-16C~63

≤425


T3Q341TC-16C~63P

≤600

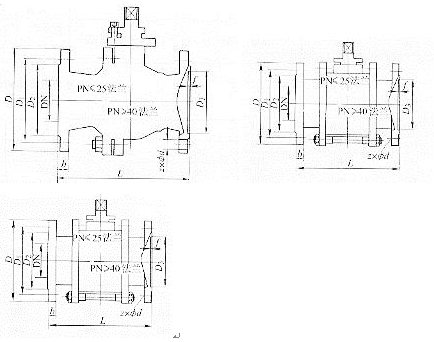

外形及连接尺寸图


外形及连接尺寸表

PN16                                                                   （mm）

DN

L

D

D1

D2

b

z×Φd

125

320

245

210

185

22

8×Φ18

150

360

280

240

210

24

8×Φ23

200

400

335

295

265

26

12×Φ23

250

330

405

355

320

30

12×Φ25

300

356

460

410

375

30

12×Φ25

 PN25                                                                  （mm）

DN

L

D

D1

D2

b

z×Φd

125

400

270

220

188

28

8×Φ25

150

400

300

250

218

30

8×Φ25

200

419

360

310

278

34

12×Φ25

250

457

425

375

332

36

12×Φ30

300

502

485

430

390

40

16×Φ30

PN40                                                                   （mm）

DN

L

D

D1

D2

D3

b

f

z×Φd

125

400

270

220

188

176

28

4.5

8×Φ25

150

400

300

250

218

204

30

4.5

8×Φ25

200

550

375

320

282

260

38

4.5

12×Φ30

 PN63                                                                        （mm）

DN

D

D1

D2

D3

b

f

z×Φd

125

295

240

202

176

36

4.5

8×Φ30

150

340

280

240

204

38

4.5

8×Φ34

200

405

345

300

260

44

4.5

12×Φ34




主要零部件材料表

型号

材料

阀体

球体

阀杆

密封圈

填料

T1Q341TC-16C~63

WCB/20

新Cr13/表面陶瓷

45/40Cr

镀镍磷

陶瓷

柔性石墨

T1Q341TC-16P~63P

CF8/

1Cr18Ni9Ti

CF8/表面陶瓷

1Cr18Ni9Ti

T2Q341TC-16C~63

WCB

新Cr13/表面陶瓷

45/40Cr

镀镍磷

T3Q341TC-16C~63

WCB/20

新Cr13/表面陶瓷

2 Cr13

T3Q341TC-16C~63P

CF8/

1Cr18Ni9Ti

CF8/表面陶瓷

1Cr18Ni9Ti
