3 型式与尺寸
3.1用PN标记的对焊环板式松套钢制管法兰分为A型和B型两种结构型式，密封面型式及适用的 公称压力和公称尺寸范围按表1的规定。
表1对焊环板式钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围
法兰型式 | 密封面 型式 | 公称压力 | |||||
PN 2.5 | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | ||
A型对焊 环板式松套 钢制管法兰 (PL/W-A) | 突面（RF) | — | 一 | DN 10〜DN 600 | |||
凹凸面（MF) | — | — | DN 10〜DN 600 | ||||
榫梢面（TG) | — | — | DN 10〜DN 600 | ||||
O形圉面（OSG) | — | — | DN 10〜DN 600 | ||||
B型对焊 环板式松套 钢制管法兰 (PL/W-B) | 突面（RF) | DN 10 〜 DN 1000 | DN 10 〜DN 1200 | DN 10 〜 DN 1000 | DN 10 〜 DN 800 | DN 10 〜 DN 400 | |

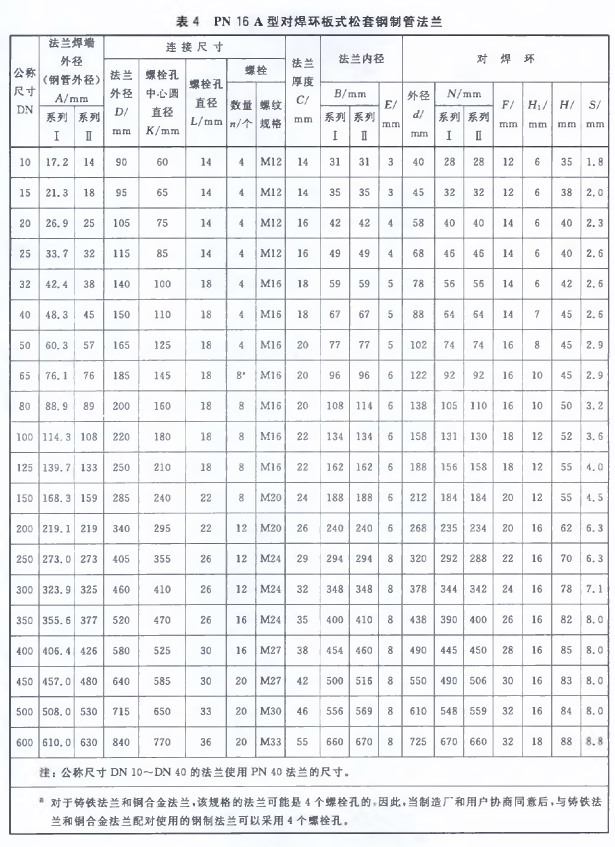

3.2用PN标记的A型对焊环板式松套钢制管法兰的型式应符合图1〜图4的规定，法兰密封面尺寸 应符合表2的规定，法兰的其他尺寸应符合表3〜表6的规定，当用户选用的S值不同于表中数值时， 应在订货时注明。
3. 3用PN标记的B型对焊环板式松套钢制管法兰的型式应符合图5的规定，法兰密封面尺寸应符合 表2的规定，法兰的其他尺寸应符合表7〜表12的规定，当用户选用的S值不同于表中数值时，应在订 货时注明。
