钢制管法兰、垫片、紧固件选配尺寸

8.1法兰连接尺寸

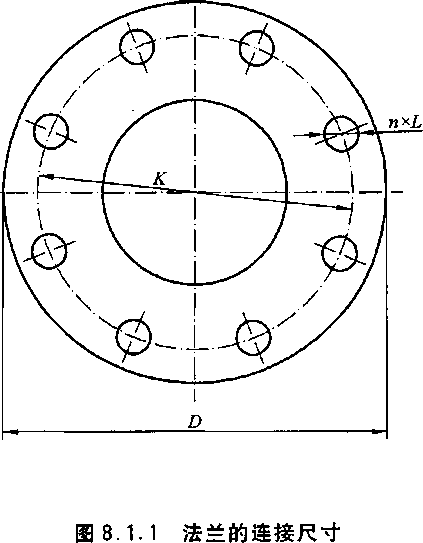

8.1. 1法兰的连接尺寸按图8, 1. 1和表8. 1. 1的规定(表8_ 1. 1黑线框内为不同压力等级，但具有相同连接尺寸的法兰）。可与本标准配合使用的国内外法兰标准参见本标准附录C。

8. 1.2螺栓孔应等间距均布^


〇J 表8.1.1连接尺寸 (mm)

公称尺寸	PN2.5					PN6					PN10					PN16
DN	D	K	L	Th	«(个）	D	K	L	Th	打(个）	D	K	L	Th	«(个）	D	K	L	Th	n(个）
10	75	50	11	M10	4	75	50	11	M10	4	90	60	14	M12	4	90	60	14	M12	4.
15	80	55	Π	M10	4	80	55	11	M10	4	95	65	14	M12	4	95	65	14	M12	4
20	90	65	11	M10	4	90	65	11	M10	4	105	75	14	M12	4	105	75	14	M12	4 —
25	100	75	11	M10	4	100	75	11	M10	4	115	85	14	M12	4	115	85	14	M12	4
32	120	90	14	M12	4	120	90	14	M12	4	140	100	18	M16	4	140	100	18	M16	4
40	130	100	14	M12	4	130	100	14	M12	4	150	110	18	M16	4	150	110	18	M16	4
50	140	110	14	M12	4	140	110	Η	M12	4	165	125	18	M16	4	165	125	18	M16	4
65	160	130	14	M12	4	160	130	14	M12	4	185	145	18	M16	say	185	145	18	M16	8(4)^a
80¹	190	150	18	M16	4	190	150	18	M16	4	200	160	18	M16	8	200	160	18	M16	8
100	210	170	18	M16	4	210	170	18	M16	4	220	180	18	M16	8	220	180	18	M16	8
125	240	200	18	M16	8	240	200	18	M16	8	250	210	18	M16	8	250	210	18	M16	8
150	265	225	18	M16	8	265	225	18	M16	8	285	240	22	M20	8	285	240	22	M20	8
200	320	280	18	M16	8	320	280	18	M16	8	340	295	22	M20	8	340	295	22	M20	12
250	375	335	18	M16	12	375	335	18	M16	12	395	350	22	M20	12	405	355	26	M24	12
300	440	395	22	M20	12	440	395	22	M20	12	445	400	22	M20	12	460	410	26	M24	12
350	490	445	22	M20	12	490	445	22	M20	12	505	460	22	M20	16	520	470	26	M24	16
400	540	495	22	M20	16	540	495	22	M20	16	565	515	26	M24	16	580	525	30	M27	16
450	595	550	22	M20	16	595	550	22	M20	16	615	565	26	M24	20	640	585	30	M27	20
500	645	600	22	M20	20	645	600	’22	M20	20	670	620	26	M24	20	715	650	33	M30	20
600	755	705	26	M24	20	755	705	26	M24	20	780	725	30	M27	20	.840	770	36	M3 3	20
700	860	810	26	M24	24	860	810	26	M24	24	895	840	30	M27	24	910	840	36	M33	24
800	975	920	30	M2 7	24	975	920	30	M27	24	1015	950	33	M30	24	1025	950	39	M3 6	24
900	1075	1020	30	M2 7	24	1075	1020	30	M27	24	1115	1050	33	M30	28	1125	1050	39	M36	2δ
1000	1175	1120	30	M27	28	1175	1120	30	M27	28	1230	1160	36	M33	28	1255	1170	42	M39	28
1200	1375	1320	30	M27	32	1405	1340	33	M30	32	1455	1380	39	M3 6	32	1485	1390	48	M45	32
1400	1575	1520	30	M27	36	1630	1560	36	M3 3	36	1675	1590	42	M3 9	36	1685	1590	48	M45	36
1600	1790	1730	30	M27	40	1830	1760	36	M33	40	1915	1820	48	M45	40	1930	1820	56	M52	40
1800	1990	1930	30	M27	44	2045	1970	39	M36	44	2115	2020	48	M45	44	2130	2020	56	M52	44
2000	2190	2130	30	M27	48	2265	2180	42	M39	48	2325	2230	48	M45	48	2345	2230	62	M56	48

公称尺寸 DN	PN25					ΡΝ40					PN63
公称尺寸 DN	D	K	L	Th	«(个）	D	K	L	Th	n(个）	D	K	L	Th	n(个）
10	90	60	14	M12	4	90	60	Η	M12	4	100	70	14	Ml 2	4
15	95	65	14	M12	4	95	65	Η	M12	4	105	75	14	M12	4
20	105	75	14	M12	4	105	75	14	M12	4	130	90	18	M16	4
25	115	85	14	M12	4	115	85	14	M12	4	140	100	18	M16	4
32	140	100	18	M16	4	140	100	18	Ml 6	4	155	110	22	M20	4
40	150	110	18	M16	4	150	110	18	M16	4	170	125	22	M20	4
50	165	125	18	M16	4	165	125	IS	M16	4	180	135	22	M20	4
65	1S5	145	18	M16	8	185	145	18	M16	8	205	160	22	M20	8
80^b	200	160	18	M16	8	200	160	18	M16	8	215	170	22	M20	8
100	235	190	22	M20	8	235	190	22	M20	8	250	200	26	M24	8
125	270	220	26	M24	δ	270	220	26	M24	8	295	240	30	M27	8
150	300	250	26	M24	8	300	250	26	M24	8	345	280	33	M30	8
200	360	310	26	M24	12	375	320	30	M27	12	415	345	36	M3 3	12
250	m	370	30	M27	12	450	385	33	M30	12	470	400	36	M3 3	12
300	485	430	30	M27	16	515	450	33	M30	16	530	460	36	M33	16
350	555	490	33	M30	16	580	510	36	M33	16	600	525	39	M36	16
400	620	550	36	M3 3	.16	660	585	39	M36	16	670	585	42	M39	16
450	670	600	36	M33	20	685	610	39	M36	20	—	—	—	—	—
500	730	660	36	M33	20	755	670	42	M39	20	一	一	—	一	一
600	845	770	39	M36	20	890	795	48	M45	20	—	—	—	—	—
700	960	875	42	M39	24
800	1085	990	48	M45	24
900	1185	1090	48	M45	28
1000	1320	1210	55	M52	28
1200	1530	1420	55	M52	32

公称尺寸	ΡΝ100					ΡΝ160
DN	D	Κ	L	Th	η(个）	D	Κ	L	Th	n(个〉
10	100	70	14	M12	4	100	70	14	Ml 2	4
15	105	75	14	M12	4	105	75	14	Ml 2	4
20	130	90	18	M16	4	130	90	18	Ml 6	4
25	140	100	18	M16	4	140	100	18	M16	4
32	155	110	22	M20	4	155	110	22	M20	4
40	170	125	22	M20	4	170	125	22	M20	4
50	195	145	26	M24	4	195	145	26	M24	4
65	220	170	26	M24	8	220	170	26	M24	8
80	230	180	26	M24	8	230	180	26	M24	8
100	265	210	30	M27	S	265	210	30	M27	8
125	315	250	33	M30	8	315	250	33	M30	8
150	355	290	33	M30	12	355	290	33	M30	12
200	430	360	36	M33	12	430	360	36	M33	12
250	505	430	39	M36	12	515	430	42	M39	12
300	585	500	42	M39	16	585	500	42	M39	16
350	655	560	48	M45	16	—	—	—	—	—
400	715	620	48	M45	16	—	—	—	—	一

*也可采用4个螺栓孔，应按生产厂家与买方签订的协议提供。 ^b PN10〜40、DN80法兰的连接尺寸相同。

8.2法兰结构尺寸

8. 2. 1板式平焊法兰的尺寸按图8. 2.1和表δ. 2.1-1〜表8. 2.1-6的规定

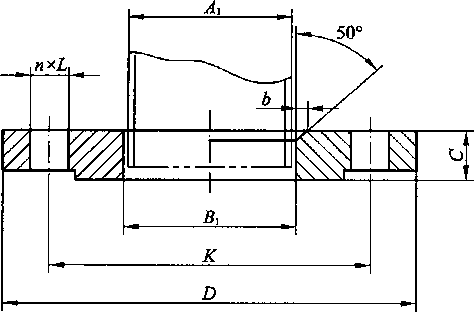

图8.2.1板式平焊钢制管法兰

公称尺寸 DN	钢管外径 Αι		连接尺寸					法兰厚度 C	法兰内径 B₁
			法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 rt(个）	螺栓 Th		法兰内径 B₁
									A	B
	A	B							A	B
10	17.2	14	75	50	11	4	M10	12	18	15
15	21.3	18	80	55	11	4	M10	12	22,5	19
20	26.9	25	90	65	11	4	M10	14	27.5	26
25	33.7	32	100	75	11	4	M10	14	34.5	33
32	42.4	38	120	90	14	4	M12	16	43.5	39
40	48.3	45	130	100	14	4	Ml 2	16	49.5	46
50	60.3	57	140	110	14	4	M12	16	6L5	59
65	76. 1	76	160	130	14	4	M12	16	77.5	78
80	88.9	89	190	150	18	4	Ml 6	18	90.5	91
100	114.3	108	210	170	18	4	M16	18	116	110
125	139.7	133	240	200	18	8	M16	20	143,5	135
150	168.3	159	265	225	18	8	M16	20	170.5	161
200	219.1	219	320	280	18	8	M16	22	221.5	222
250	273	273	375	335	18	12	M16	24	276· 5	276
300	323.9	325	440	395	22	12	M20	24	328	328
350	355.6	377	490	445	22	12	M20	26	360	381
400	406.4	426	540	495	22	16	M20	28	411	430
450	457	480	595	550	22	16	M20	30	462	485
500	508	530	645	600	22	20	M20	30	513.5	535
600	610	630	755	705	26	20	M24	32	616.5	636
700	711	720	860	810	26	24	M24	36	715	724
800	813	820	975	920	30	24	M27	38	817	824
900	914	920	1075	1020	30	24	M27	40	918	924
1000	1016	1020	1175	1120	30	28	M27	42	1020	1024
1200	1219	1220	1375	1320	30	32	M27	44	1223	1224
1400	1422	1420	1575	1520	30	36	M27	48	1426	1424
1600	1626	1620	1790	1730	30	40	M2 7	51	1630	1624
1800	1829	1820	1990	1930	30	44	M27	54	1833	1824
2000	2032	2020	2190	2130	30	48	M27	58	2036	2024 .

公称尺寸 DN	钢管外径 An		连接尺寸					法兰厚度 C	法兰内径 Βι
	钢管外径 An		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 «(个）	螺栓 Th		法兰内径 Βι
	A	B	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 «(个）	螺栓 Th		A	B
10	17.2	14	75	50	11	4	M10	12	18	15
15	21.3	18	80	55	11	4	M10	12	22.5	19
20	26.9	25	90	65	11	4	M10	14	27.5	26
25	33.7	32	100	75	11	4	mo	14	34.5	33
32	42,4	38	120	90	14	4	M12	16	43.5	39
40	48.3	45	130	100	14	4	M12	16	49.5	46
50	60.3	57	140	110	14	4	M12	16	6L5	59
65	76.1	76	160	130	14	4	M12	16	77.5	78
80	88.9	89	190	150	18	4	M16	18	90.5	91
100	114.3	108	210	170	18	4	M16	18	116	110
125	139.7	133	240	200	18	δ	M16	20	143. 5	135
150	168.3	159	265	225	18	8	M16	20	170.5	161
200	219.1	219	320	280	18	8	M16	22	221.5	222
250	273	273	375	335	18	12	M16	24	276.5	276
300	323.9	325	440	395	22	12	M20	24	328	328
350	355.6	377	490	445	22	12	M20	26	360	381
400	406. 4	426	540	495	22	16	M20	28	411	430
450	457	480	595	550	22	16	M20	30	462	485
500	508	530	645	600	22	20	M20	30	513· 5	535
600	610	630	755	705	26	20	M24	32	616.5	636
