JBT 6686-1993 12角头法兰面螺栓范围

本标准适用于燃气轮机动力装置。

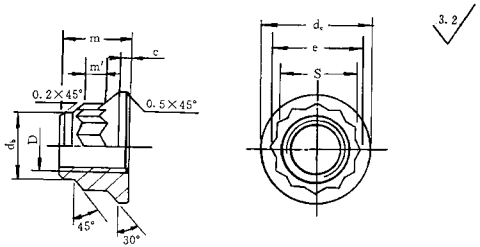

标记：螺纹规格β=Μ16，材料30CrMnSi表面处理为镀镉钝化的12角法兰面螺母的标记示例螺母 JB/T 6687—93—M16 · 30CrMnSi_Cd.D

表1

螺纹规格£>		M6	M8	M10	M12	M16
i/_b	max	7.10	9.40	11.50	13.50	17.70
i/_b	min	7.04	9.34	11.44	13.43	17.63
e	min	8.98	11.23	13.51	15.75	21.42
	基本尺寸	9	11	12	17	20
m	max	9.18	11.21	12.21	17.21	20.26
	min	8.82	10.79	11.79	16.79	19.74
S	max	8.00	10.00	12.00	14.00	19.00
S	mill	7.88	9.85	11.85	13.82	18.79
C	max	1.20	1.40	1.60	2.50	2.50
C	min	0.95	1.15	1.35	2.25	2.25
吒	max	11.00	13.00	16.50	21.00	26.70
吒	min	10.82	12.82	16.32	20.79	26.49
m^r	min	3	4	4	6	8
重量（只）kg&		0.0021	0.0038	0.0066	0.0126	0.0262
螺纹规格£>		M20	M24	M27	M30X3	M34X3
	max	21.90	26.00	29.00	33.00	36.00
	min	21.82	25.92	28.92	32.92	35.90

螺纹规格β		M20	M24	M27	M30X3	M33X3
e min		27.12	33.96	36.20	40.76	46.46
m	基本尺寸	23	32	34	39	41
	max	23.26	32.31	34.31	39.31	41.31
	min	22.74	31.69	33.69	38.69	40.69
S	max	24.00	30.00	32.00	36.00	41.00
S	min	23.79	29.79	31.75	35.75	40.75
C	max	3.00	4.50	4.50	5.50	5.50
C	min	2.75	4.20	4.20	5.20	5.20
d_c	max	31.20	41.30	41.30	54.00	54.00
d_c	min	30.95	41.05	41.05	53.70	53.70
m' min		10	13	13	17	17
重量（只）		0.0511	0.1165	0.1210	0.1975	0.2637
螺纹规格β		M36X3	M39X3	M42X3	M45X3
	max	39.00	43.00	46.00	49.00
	min	38.90	42.90	45.90	48.90
e min		46.46	52.16	56.72	62.36
m	基本尺寸	44	49	53	57
	max	44.31	49.31	53.37	57.37
	min	43.69	48.69	52.63	56.63
S	max	41.00	46.00	50.00	55.00
S	min	40.75	45.75	49.75	54.70
C	max	6.50	7.50	7.50	8.50
C	min	6.14	7.14	7.14	8.14
d_c	max	59.00	63.50	67.50	71.50
d_c	min	58.70	63.20	67.20	71.20
m' min		20	23	25	27
重量（只）		0.3088	0.3849	0.5533	0.7548

技术条件按JB/T 6688—1993的规定。
