JB/T 4703—2000长颈对焊法兰型式与尺寸

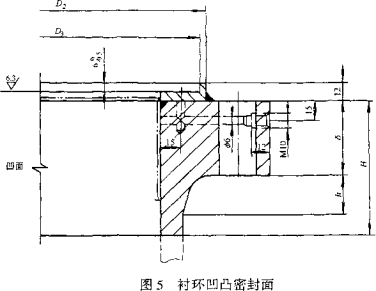

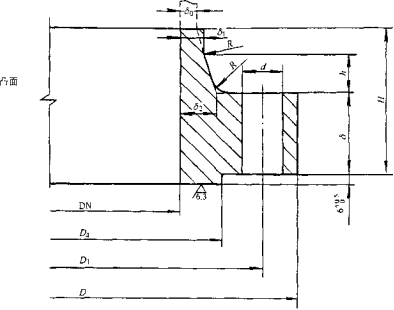

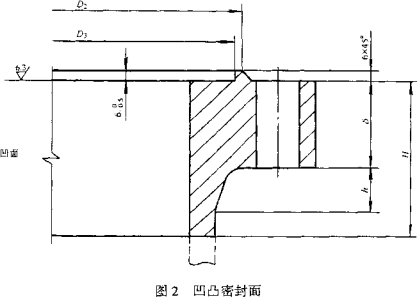

各类密封面的长颈对焊法兰的结构型式及系列尺寸应符合图1 ~图6和表1的规定，法兰及衬环的质量列于表2。











公称直径 DN, mm	法兰，mm 1螺柱																对接筒体
公称直径 DN, mm	D		〇7				Η	；Ι h \ a \ i 1			δ'	^2	R	^丨规格 1		数量	最小厚度 Sq ₉ mm
PN = 0.6 MPa
1300	1460	1415	1376	1356	1353	I 60	125	35	21	18	16	26	12	27	Μ24	40	12
1400	1560	1515	1476	1456	1453	；62	135	40	21	18	16	26	12	27	Μ24	44	12
1500	1660	1615	1576	1556	1553	64	140	40	²¹	18	16	26	12	27	Μ24	48	12
1600	1760	1715	1676	1656	1653 j 66		145	40	21	18	16	26	12	27 j Μ24		52	12
1700	1860	1815	1776	1756	1753 1 70		150	40	21	】8	16	26	12	27	Ί Μ24	52	12
1800	1960	1915	1876	1856	1853 ! 70 1		150	40	21	18	16	26	12	27	Μ24	52	14
1900	2060	2015	1976	1956	1953 ! 74		150	40	21	18	16	26	12	27	Μ24	56	14
2000	2160	2115	2076	2056	2053 ί 76		150	40	21	18	16	26	12	27	Μ24	60	14
PN= 1.0 MPa
300	440	400	365	355	352 ί 30		85	25	17	14	12	22	12	23 Μ20		16	4
350	490	450	415	405	402 32		90	²⁵	17	14	12	22	12	23 Μ20		16	4
400	540	500	465	455	452 34		95	25	17	14	12	22	12	23	Μ20	20	4
450	590	550	515	505	502 34		95	25	17	14	12	22	12	23	Μ20	20	6
500	640	600	565	555	552 38		100	25	17	14	12	22	12	23	Μ20	24	6
550	690	650	615	605	602	40	100	25	17	14	12	22	12	23	Μ20	24	6
600	740	700	665	655	652	44	105	25	Π	14	12	22	12	23	Μ20	28	6
650	790	750	715	705	702	46	105	25	17	14	12	22	12	23	Μ20	28	8
700	840	800	765	755	752	50	105	25	17	14	12	22	12	23	Μ20	32	8
800	940	900	865	855	852	50	105	25	17	14	12	22	12	23	Μ20	32	8
900	1040	1000	965	955	952	54	110	25	17	14	12	22	12	23	Μ20	36	10
1000	1140	1100	1065	1055	1052 56		110	25	17	16	12	22	12	23	Μ20	40	10
1100	1260	1215	1176	1156	1153	56	120	35	21	18	16	26	12	27	Μ24	32	12
1200	1360	1315	1276	1256	1253	56	125	35	21	18	16	26	12	27	Μ24	36	12
1300	1460	1415	1376	1356	1353	60	130	35	21	18	16	26	12	27	Μ24	40	12
1400	1560	1515	1476	1456	1453	62	140	40	21	18	16	26	12	27	Μ24	44	12
1500	1660	1615	1576	1556	1553	64	140	40	21	18	16	26	12	27	Μ24	48	12
1600	3760	1715	1676	1656	]653 ( 70		345	40	21	18	16	26	12 ,	27	Μ24	52	12
1700	1870	ί 1815	1776	1756	1753	76	150	40	21	18	18	26	12	30	Μ27	56	12
1800	1970	1915	1876	1856	1853	80	150	40 I	21	18	18	26	12	30	Μ27	56	14
1900	2095	2040	1998	1978	1973	86	155	30 1 21		18	20	32	15	30	Μ27	56	16
2000	2195	2140	2098	2078	2075	94	165	30 1 21 I		18	20	32	15	30	Μ27	60	16

公称直径 DN, mm	法兰，mm														螺柱		对接筒体
公称直径 DN, mm	D		1 d₂ j d₃		D,		H _t h a I				t		R	d	规格	数量	最小厚度 Sq 9 mm
PN = 1.6 MPa
300	440	400	365	355	352	30	85 25		17	14	12	22	12	23	M20	16	6
350	490	450	415	405	402	32	90 \| 25		:17	14	12	22	12	23	M20	16	6
400	540	500	465	455	452	34	95 25 \		Π	14	12	22	12	23	M20	20	6
450	590	550	515	505	502	34	95	^¹⁷		14	12	22	12	23	M20	20	8
500	640	600	565	555	552	38	100 25 17			14	12	22	12	23	M20	24	S
550	690	650	615	605	602	40	100	25 17		14	12	22	12	23	ι\Ι20	24	8
600	740	700	665	655	652	44	105	25 j 17		14	12	22	12	23	M20	28	10
650	790	750	715	705	702	46	! 105 i 25 ! 17 I 1			14	12	22	12	23	M20	28	10
700	860	815	776	766	763	46	1 ： 115ί 35 丨 21			18	16	26	12	27	M24	24	10
800	960	915	876	866	863	48	115 35 ! 21 ! ：			18	16	26	12	27	M24	24	12
900	1060	1015	976	966	963	52	115丨 35 丨 21			18	16	26	12	27	M24	28	12
1000	1160	1115	1076	1066	1063	56	120 35 j 21			18	16	26	12	27	M24	32	12
1100	1260	1215	1 176	1156	1153	62	125j 40 21			18	16	26	12	27	M24	36	14
1200	1360	1315	1276	1256	1253	64	1301 40		21	18	16	26	12	27	M24	40	14
1300	1460	1415	1376	1356	1353	74	140	40	21	18	16	26	12	27	M24	44	14
1400	1560	1515	1476	1456	1453	84	150	40 j 21		18	16	26	12	27	M24 52		14
1500	1695	1640	1598	1578	1575	84	155	42	21	18	20	32	15	30	M27	48	16
1600	1795	1740	1698	1678	1675	86	165	48	21	18	20	32	15	30	M27 j 52		16
1700	1895	1840	1798	1778	1775	86	165	48	21	18	22	32	15	30	M27 j 56		18
1800	1995	1940	1898	1878	1875	94	170	48	21	18	22	32	15	30	M27	64	18
1900 I 2115		2055	2010	1990	1987	94	185	56	26	23	24	36	15	33	M30	56	20
2000	2215	2155	2110	2090	2087	102	190	56	26	23	24	36	15	33	M30	64	20
PN = 2.5 MPa
300	440	400	365	355	352	32	85	25	17	14	12	22	12	23	M20	16	6
350	490	450	415	405	402	32	90	25	17	14	12	22	12	23	M20	16	6
400	540	500	465	455	452	36	95	25	17	14	12	22	12	23	M20 20		8
450 j 590		550	515	505	502	36	95	25	Π	14	12	22	12	23	M20	20	8
500 \| 660		615	576	566	563	40	105	35 21		18	16	26	12	27	M24	20	10
550 \| 710		665	626	616	6i3	40	105	35	21	18	16	26	12	27	M24 20		10
600 ! 760		715	676	666	663	42	no	35 ! 21		18	16	26	12	27	M24 j 24		10
650	810	765	726	716	713	46	115	35 j 21		18	16	26	12	27	M24	24	10
700	860	815	776	766	763	50	120	35	21	18	16	26	12	27	M24	28	10

公称直径 DN, mm	法兰’ mm														螺柱		对接筒体
公称直径 DN, mm	D	D'	d₂	Dy	D,	δ	H	h a		〇]	_〇'卜₂		R	d	规格	数量	最小厚度 y mm
PN = 2.5 MPa
800	960	915	876	866	863	58	125	35，21		18	16	26	12	27	M24	32	12
900	1095	1040	998	988	985	60	145	42 ; 21		18	20	32	15	30	M27	32	12
1000	1195	1140	1098	1088	1085	68	155	42 ; 21		18	20 32		15	30	M27	36	14
1100	1295	1240	1198	1178	1175	72	165	42 ; 21		18	22	32	15	30	M27	40	14
1200	1395	1340	1298	1278	1275	84	185	48 I 21		18	22	32	15	30	M27	48	14
1300	1495	1440	1398	1378	1375	.88	185	48 ： 21		18	22	32	15	30	M27	56	16
1400	1595	1540	1498	1478	1475	100	195	48 \| 21		18	22	32	15	30	M27	60	16
1500	1715	1655	1610	1590	1587	102	200	56 i 26		23	24	36	15	33	M30	60	18
1600	1815	1755	1710	1690	1687	112	210	56 26		23	24	36	15	33	M30	64	20
1700	1950	1880	1829	1809	1806	112	230	64 26		23	28	42	18	39	M36	52	20
1800	2050	1980	1929	1909	1906	122	235	64 26		23	28	42	18	39	M36	56	22
1900	2150	2080	2029	2009	2006	132	235	64 26		23	28	42	18	39	M36	64	24
2000	2250	2180	2129	2109	2106	144	245	64 26		23	28	42	18	39	M36	68	24
PN = 4.0 MPa
300	460	415	376	366	363	40	105	35	²¹	18	16	26	12	27	M24	16	8
350	510	465	426	416	413	42	110	35 21		18	16	26	12	27	M24	16	δ
400	560	515	476	466	463	42	110	35 ! 21 I		18	16	26	12	27	M24	20	12
450	610	565	526	516	513	46	110	35 21		18	16	26	12	27	M24	20	12
500	660	615	576	566	563	46	110	35 21		18	16	26	12	27	M24	24	12
550	710	665	626	616	613	52	115	35	21	18	16	26	12	27	M24	28	12
600	760	715	676	666	663	58	120	35 21		18	16	26	12	27	M24	32	12
650	S45	790	748	738	735	60	135	42 21		18	20	32	15	30	M27	28	14
700	895	840	798	788	785	64	140	42	21	18	20	32	15	30	M27	32	14
800	995	940	898	888	885	70	150	42	21	18	22	32	15	30	M27	40	16
900	1115	1055	1010	1000	997	86	170	42	26	23	24	36	15	33	M30	40	16
1000	1215	1155	1110	1100	1097	100	175	42 26		23	24	36	15	33	M30	48	18
1100	1350	1280	1 229	1209	1206	104	195	48 26		23	28	42	18	39	M36	40	20
1200	1450	1380	1329	1309	13P6	120	205	48 j 26		23	28	42	18	39	M36	44	22
1300	1550	1480	1429	1409	1406	126	220	56 26		23	28	42	18	39	M36	52	22
1400	1650	1580	1529	1509	1506	130	235	64 \| 26		23	28	42	18	39	M36	60	22
1500	1750	1680	1629	1609	1606	144	250	64	26	23	28	42	18	39	M36	64	22
1600	1850	1780	1729	1709	1706	158	265	64	26	23	28	42	18	39	M36	68	22

公称直径 DN, mm	法兰，mm														螺柱		对接筒体
公称直径 DN, mm	D		〇2 〇3		D,	δ	H h		a				R	d	规格	数量	最小厚度 f mm
PN = 6.4 MPa
300	460	415	376	366	363	46	110 35		21	18	16	26	12	27	M24	16	8
350	510	465	426	416	413	48	115! 35		21	18	16	26	12	27	M24	20	8
400	560	515	476	466	463	56	120 35 1		21	18	16	26	12	27	M24	24	12
450	645	590	548	538	535	60	130	36	21	18	20	32	15	30	M27	24	12
500	695	640	598 588		585	68	140 36		21	18	20	32	15	30	M27	28	12
550	745	690	648 638		635	78	1 150j 36		21	18	20	32	15	30	M27	32	12
600	815	755	710 700		697	82	160 42		26	23	22	36	15	33	M30	32	14
650	865	805	760 i 750		747	92	165	42	26	23	22	36	15	33	M30	36	16
700	950	880	829 ! 819		816	92	185	48	26	23	26	42	18	39	M36	32	18
800	1050	980	929 ^； 919		916	112	200 48 1		26	23	26	42	18	39	M36	26	18

公称直径 DN, mm	法兰质量，kg					衬环质量，kg
公称直径 DN, mm	平面	凸面	凹面	榫面	槽面	平环	凸环	凹环	榫环	槽面
PN = 0.6 MPa
1300	184.2	194.7	192.1	193.1	193.5	5.5	12.7	9.5	11.1	10.9
1400	205.4	216.7	213.9	214.9	215.4	5.9	13.7	10.3	11.9	11.8
1500	226.7	238.8	235.8	236.9	237.4	6.3	14.6	11.0	12.7	12.6
1600	258.8	271.6	268.4	269.6	270.1	6.8	15.6	11.7	13.6	13.4
1700	262.7	276.2	272.8	274.0	274.6	7.2	16.6	12.4	14.4	14.2
1800	291.8	306.1	302.5	303.8	304.4	7.6	17.5	13.1	15.2	15.0
1900	322.4	337.5	333.7	335.1	335.7	8.0	18.5	13.8	16.0	15.8
2000	344.5	360.4	356.4	357.8	358.5	8.4	19.5	14.6	16.9	16.7
PN: 1.0 MPa
300	21.6	24.1	23.2	23.5	23.7	1.4	2.9	1.9	2.3	2.4
350	25.9	28.8	27.8	28.1	28.4	1.6	3.3	2.1	2.6	2.7
400	30.2	33.3	32.3	32.6	32.9	1.8	3.7	2.4	3.0	3.0
450	34.4	37.9	36.7	37.1	37.4	2.0	4.1	2_7	3.3	3.4
500	39.1	42.9	41.6	42.0	42.4	2.2	4.6	3.0	3.7	3.8
550	44.5	48.r	47.2	47.7	48.1	2.4	5.0	3.3	4.0	4.2
600	54.1	58.7	57.1	57.6	58.0	2.6	5.4	3.5 \| 4.4		4.5
650	61.4	66.3	64.5	65.1	65.5	2.8	5.9	3.8 \| 4.7		4.8
