HG 20596-97整体钢制管法兰尺寸

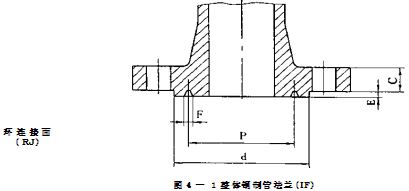

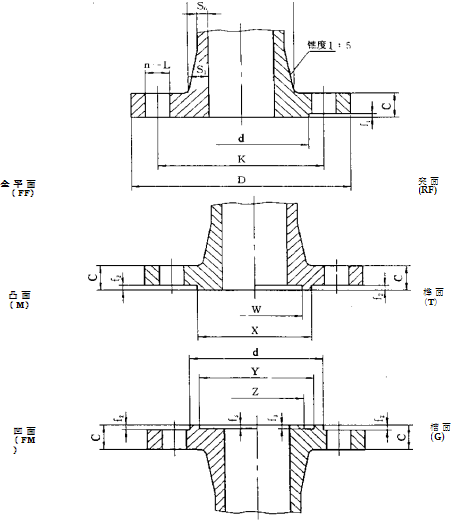

法兰的尺寸按图4一 1和表4一 1〜9的规定。

表4 — 1 PNO· 6MPa(6bar)整体钢制管法兰表4 —2 PN1· OMPa(lObar)整体钢制管法兰表4 —3 PN1. 6MPa(16ba;r)整体钢制管法兰表4 —4 PN2· 5MPa(25bar)整体钢制管法兰表4 —5 PN4, OMPaUObar)整体钢制管法兰表4—6 PN6. 3MPa(63bar)整体钢制管法兰表4—7 PN10· OMPa(lOObar)整体钢制管法兰

表4--8 PN16· 0MPa(160bar)整体钢制管法兰

表4 —9 PN25· 0MPa(25Obai·)整体钢制管法兰


表4一 1 PNO. 6MPa(6bar)整体钢制管法兰（mm)

公称	连接尺寸					法兰		法兰	^颈
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度
	外径	心圆直径	直径	数量
DN	D	K	L	η	Th	C	Ν	R	S。	s_t
10	75	50	11	4	M10	12	20	3	3	5
15	80	55	η	4	M10	12	26	3	3	5* 5
20	90	65	11	4	M10	14	34	4	3. 5	7
25	100	75	11	4	MIO	14	44	4	1	9. 5
32	120	90	14	4	M12	16	54	5	4	11
40	130	100	14	1	M12	16	64	5	4. 5	12
50	140	110	14	4	M12	16	74	5	5	12
65	160	130	14	4	M12	16	94	6	G	U. 5
80	190	150	18	4	M16	18	110	6	7	15
100	210	170	18	4	M16	18	130	6	8	15
125	240	200	18	8	M16	18	160	6	9	1 7. 5
150	265	225	18	8	M16	20	182	8	10	16
200	320	280	18	8	M16	22	238	8	11	19
250	375	335	18	12	M16	24	284	10	11	17
300	440	395	22	12	M20	24	342	10	12	21
350	490	445	22	12	M20	24	392	10	14	21
400	540	495	22	16	M20	24	442	10	15	21
450	595	550	22	16	M20	24	494	12	16	22
500	645	600	22	20	M20	26	544	12	16	22
600	755	705	26	20	M24	30	642	12	17	21
700	860	810	26	24	VI24	26	746	12	17	23
800	975	920	30	24	M27	26	850	12	18	25
900	1075	1020	30	24	Μ 27	26	950	12	18	25
1000	Π75	1120	30	28	Μ27	26	1050	12	19	25
1200	1405	1340	33	32	Μ30Χ 2	28	1264	12	20	32
1400	1630	1560	36	36	Μ33Χ 2	32	1480	12	22	40
1600	1830	1760	36	40	Μ33Χ 2	34	1680	12	24	40
1800	2045	1970	39	44	Μ36Χ 3	36	1878	15	26	39
2000	2265	21 80	42	■18	Μ39Χ 3	38	2082	15	28	11

表4 —2 PN1· OMPa(lObar)整体钢制苷法兰（mm)

公称	连接尺寸					法兰	法兰颈
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度
	外径	心圆直径	直径	数量
DN	D	K	L	η	Th	C	N	R	S〇-	S,
10	90	60	14	4	M12	14	30	4	6	10
15	95	65	14	4	M12	14	37	4	6	11
20	105	75	14	4	M12	16	44	5	6. 5	12
25	115	85	14	4	M12	16	53	5	7	14
32	140	100	18	4	M16	18	60	5	7	14
40	150	110	18	4	M16	18	68	5	7. 5	14
50	165	125	18	4	M16	20	80	5	8	15
65	185	145	18	4	M16	20	93	5	8	14
80	200	160	18	8	M16	20	110	5	8. 5	15
100	220	180	18	8	M16	22	130	5	9. 5	15
125	250	210	18	8	M16	22	159	6	10	17
150	2S5	240	22	8	M20	24	184	6	11	17
200	340	295	22	8	M20	24	246	8	12	23
250	395	350	22	12	M20	26	298	10	14	24
300	445	400	22	12	M20	26	348	10	15	24
350	505	460	22	16	M20	26	408	10	16	29
400	565	515	26	16	M24	26	456	10	18	28
450	615	565	26	20	M24	28	502	12	20	26
500	670	620	26	20	M24	28	559	12	21	29. 5
600	780	725	30	20	M27	28	658	12	23	29
700	895	840	30	24	M27	34	772	12	24	36
800	1015	950	33	24	M30X2	36	876	12	26	38
900	1115	1050	33	28	M30X2	38	976	12	27	38
1000	1230	1160	36	28	M33X2	38	1080	12	29	40
1200	1455	1380	39	32	M36X3	44	1292	12	32	46
1400	1675	1590	42	36	M39X3	48	1496	12	34	48
1600	1915	1820	48	40	M45X3	52	1712	12	36	56
1800	2115	2020	48	44	M45X3	56	1910	15	39	55
2000	2325	2230	48	48	M45X3	60	2120	15	41	60

表4 —3 PN1· 6MPa(16bar)整体钢制管法兰 (nun)

公称	连接尺寸					法兰		法兰	兰颈
通径	法兰	螺栓孔中	螺拴孔	螺栓孔	螺纹	厚度
	外径	心圆直径	直径	数量
DN	D	Κ	L	η	Th	C	N	R	S〇	S,
10	90	60	14	4	M12	14	30	4	6	10
15	95	65	14	4	M12	14	37	4	6	11
20	105	75	14	4	ΜΊ2	16	44	5	6. 5	12
25	115	85	14	4	M12	16	53	5	7	14
32	140	100	18	4	M16	18	60	5	7	14
40	150	110	18	4	M16	18	68	5	7.5 14
50	165	125	18	4	M16	20	80	5	8	15
65	185	145	18	4	M16	20	93	5	8	14
80	200	160	18	8	M16	20	110	5	8. 5	15
100	220	180	18	8	M16	22	130	5	9. 5	15
125	250	210	18	8	M16	22	159	6	10	17
150	285	240	22	8	M20	24	184	6	11	17
200	340	295	22	12	M20	24	236	6	12	18
250	405	355	26	12	M24	26	290	8	14	20
300	460	410	26	12	M24	28	342	8	15	21
350	520	470	26	16	M24	30	396	8	16	23
400	580	525	30	16	M27	32	448	10	18	24
450	640	585	30	20	M27	34	500	10	20	27
500	715	650	33	20	M30X2	34	554	10	21	30
600	840	770	36	20	M33X 2	36	660	10	23	30
700	S10	8‘10	36	24	M33X2	40	760	12	24	32
800	1025	950	39	24	M36X 3	42	864	12	26	33
900	1125	1050	39	28	M36X3	44	966	12	27	35
1000	1255	1170	42	28	M39X3	46	1070	12	29	39
1200	1485	1390	48	32	M45X3	52	1278	15	32	4 4
1400	1685	1590	48	36	M45X3	58	U88	15	34	48
1600	1930	1820	55	40	M52X4	64	1696	18	36	51
1800	2130	2020	55	44	M52X4	68	1902	18	39	53
200U	2345	2230	60	48	M56X4	70	2106	18	41	56

表4—4 PN2· 5MPa(25bar)整体钢制管法兰（mm)

公称	连接尺寸					法兰	法兰颈
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹·	厚度
	外径	心圆直径	直径	数量
DN	D	K	L	η	Th	C	N	R	So	s₁
10	90	60	14	4	M12	14	30	4	6	-10
15	95	65	14	4	M12	14	37	4	6	11
20	105	75	14	4	M12	16	44	5	6. 5	12
25	115	85	14	4	M12	16	53	5	7	14
32	140	100	18	4	M16	18	60	5	7	14
40	150	110	18	4	M16	18	68	5	7. 5	14
50	165	125	18	4	M16	20	80	5	8	15
65	185	145	18	8	M16	22	99	6	8. 5	17
80	200	160	18	8	M16	24	116	6	9	18
100	235	190	22	8	M20	24	136	6	10	18
125	270	220	26	8	M24	26	165	8	11	20
150	300	250	26	8	M24	28	192	8	12	21
200	360	310	26	12	M24	30	246	8	12	23
250	425	370	30	12	M27	32	298	10	14	24
300	485	430	30	16	M27	34	352	10	15	26
350	555	490	33	16	M30X2	38	408	10	16	29
400	520	550	36	16	M33X2	40	460	10	18	30
450	670	600	36	20	M33X2	42	502	10	19	31
500	730	660	36	20	M33X2	44	566	12	21	33
600	845	770	39	20	M36X3	46	670	12	23	35
700	960	875	42	24	M39X3	50	776	12	24	38
800	1085	990	48	24	M45X3	54	882	15	26	41
900	1185	1090	48	28	M45X3	58	988	15	27	44
1000	1320	1210	55	28	M52X4	62	1094	18	29	47
1200	1530	1420	55	32	M52X4	^7〇	1306	1S	32	53

表4—5 PN4. 0MPa(40bar)整体钢制管法兰（mm)

公称通径 DN	连接尺寸					法兰厚度 C	法*颈
公称通径 DN	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th	法兰厚度 C	N	R	S〇	S,
10	90	60	14	1	M12	14	30	4	6	10
15	95	65	14	4	M12	11	37	4	6	11
20	105	75	14	4	M12	16	44	5	6. 5	12
25	115	85	14	4	M12	16	53	5	7	11
32	140	100	18	4	M16	18	60	5	7	14
40	150	110	18	4	M16	18	68	5	7. 5	14
50	165	125	18	4	M16	20	80	5	8	15
65	185	145	18	8	M16	22	99	6	8. 5	17
80	200	160	18	8	M16	21	116	6	9	18
100	235	190	22	8	M20	24	136	6	10	18
125	270	220	26	8	M24	26	165	8	11	20
150	300	250	26	8	M24	28	192	8	12	21
200	375	320	30	12	M27	34	252	10	14	26
250	450	385	33	12	M30X2	38	308	10	16	29
300	515	450	33	16	M30X2	42	364	12	17	32
350	580	510	36	16	M33X2	46	420	12	19	35
400	660	585	39	16	M36X 3	50	476	12	21	38
450	685	610	39	20	M36X3	57	526	12	21	38
500	755	670	42	20	M39X3	57	578	15	21	39
600	890	795	48	20	M45X3	72	690	15	24	45

表4—6 PNf 3MPa(63bar)整体钢制管法兰（mm)

公称	连接尺寸					法兰	法兰颈
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度
	外径	心圆直径	直径	数量
DN	D	K	L	η	Th	C	N	R	So	S,
10	100	70	14	4	M12	20	40	4	10	15
15	105	75	14	4	M12	20	45	4	10	15
20	130	90	18	4	M16	20	50	4	10	15
25	140	100	18	4	M16	24	61	4	10	18
32	155	110	22	4	M20	24	68	4	10	18
40	170	125	22	4	M20	26	82	4	10	21
50	180	135	22	4	M20	26	90	5	10	20
65	205	160	22	8	M20	26	105	5	10	20
80	215	170	22	8	M20	28	122	5	11	21
100	250	200	26	8	M24	30	146	5	12	23
125	295	240	30	8	M27	34	177	6	13	26
150	345	280	33	8	M30X2	36	204	6	14	27
200	415	345	36	12	M33X2	42	264	δ	16	S2
250	470	400	36	12	M33X2	46	320	8	19	35
300	530	460	36	16	M33X2	52	378	10	21	39
350	600	525	39	16	M36X 3	56	434	10	23	42
400	670	585	42	16	M39X3	60	490	12	26	45

表4一7 PN10· OMPa(lOObar)整体钢制管法兰（mm)

公称	连接尺寸					法兰	法兰颈
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度
	外径	心圆直径	直径	数量
DN	D	K	L	η	丁 h	C	N	R	S〇	S,
10	100	70	14	4	M12	20	40	4	10	15
15	105	75	14	4	M12	20	45	4	10	15
20	130	90	18	4	M16	20	50	4	10	15
25	140	100	18	4	M16	24	61	4	10	18
32	155	110	22	4	M20	24	68	4	10	18
40	170	125	22	4	M20	26	82	4	10	21
50	195	145	26	4	M24	28	96	4	10	23
65	220	170	26	δ	M24	30	113	5	11	24
80	230	180	26	δ	M24	32	128	5	12	24
100	265	210	30	8	M27	36	150	5	14	25
125	315	250	33	8	M30X2	40	185	6	16	30
150	355	290	33	12	M30X2	44	216	6	18	33
200	430	360	36	12	M33X2	52	278	8	21	39
250	505	430	39	12	M36X3	60	340	8	25	45
300	585	500	42	16	M39X3	68	402	10	29	51
350	655	560	48	16	M45X3	74	460	10	32	55
400	715	620	48	16	M45X3	82	518	12	36	59
