HG 20608-97钢制管法兰用柔性石墨复合垫片 型式和尺寸
4.0. 1柔性石墨复合垫由冲齿或冲孔金厲芯板与膨胀石墨粒子复合而成。
4.0. 2垫片型式分为RF型、MFM型和TG型,分别适用于突面、凹凸面和榫槽面法兰,如图
4. 0· 2所示。根据需要,RF型垫片可带不锈钢或碳钢内包边(RF —E型),如图4. 0· 2所示。 4.0· 3垫片尺寸
1 突面法兰用RF型和RF — E型垫片尺寸按表4. 0. 3—1规定。
2 凹凸面法兰用MFM型垫片尺寸按表4. 0. 3 —2规定。
3榫槽面法兰用TG型垫片尺寸按表4. 0. 3 — 3规定。
4 表4· 0· 3— 1〜3所列的垫片尺寸适甩于HG 20592所列A、B两个钢管外径系列的钢 制管法兰。
5表4.0. 3—1〜2中所列的垫片内径1^_适用于一般情况,但也可根据需要而修改,且 应在订货时注明修改后的内径尺寸。
Η | ||||
E | >! | |||
d2 |

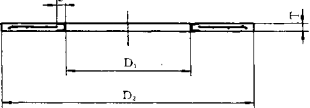

a.RF型、MFM型、TG型垫片(突面、凹凸面、榫槽面〉
b. RF-E型垫片(突面,带内包边) 图4.0.2 _片的型式
表4. Ο. 3- 1突面法兰用RF和RF —Ε型垫片尺寸 (nun)
公称 通径 DN | 垫片 内径 〇lmax | 公称fii力 PN,MPa(bar) | 垫片 厚度 T | 包边 宽度 b | ||||
1. 0 (10) | 1. 6 (16) | 2. 5 (25) | 4. 0 (40) | 6. 3 (63) | ||||
垫片外径Π>2 | ||||||||
10 | 18 | 46 | 46 | 46 | 46 | 56 | 1. 5 | 3 |
15 | 22 | 51 | 51 | 51 | 51 | 61 | ||
20 | 27 | 61 | 61 | 61 | 61 | 72 | ||
25 | 34 | 71 | 71 | 71 | 71 | 82 | ||
32 | 43 | 82 | 82 | 82 | 82 | 88 | ||
40 | 49 | 92 | 92 | 92 | 92 | 103 | ||
50 | 6\ | 107 | 107 | 107 | 107 | 113 | ||
65 | 77 | 127 | 127 | 127 | 127 | 138 | ||
80 | 89 | 142 | 142 | 142 | 142 | 148 | |||
100 | 115 | 162 | 162 | 168 | 168 | 174 | |||
125 | 141 | 192 | 192 | 194 | 194 ; ^10 | |||
150 | 169 | 218 | 218 | 224 | 224 | 'Μ 7 | ||
200 | 220 | 273 | 273 | 284 | 290 | 309 | ||
250 | 273 | 328 | 329 | 340 | 352 | 364 | ||
〇00 | 325 | 378 | 384 | 400 | 417 | 424 | ||
350 | 377 | 438 | 444 | 457 | 474 | 卜 - 486 | ||
400 | 426 | 489 | 495 | 514 | 546 | 543 | ||
4S0 | 480 | 539 | 555 | 564 | 571 | |||
500 | 530 | 594 | 617 | 624 | 628 | |||
GO0 | b-iO | 695 | 734 | 731 | 747 | |||
700 | 720 | 810 | 804 | 833 | 3 | 4 | ||
800 | 820 | 917 | 911 | 942 | ||||
900 | 920 | 1017 | 1011 | 1042 | ||||
1000 | 1020 | 1124 | 1128 | 1155 | ||||
1200 | 1220 | 1341 | 1342 | 1365 | 1 | |||
1400 | 1122 | 1548 | 1542 | |||||
1600 | 1626 | 1772 | 1765 | 1 i | 1 | 1 5 1 1 | |||
1800 | 1829 | 1972 | 1965 | |||||
2000 j 2032 | 2182 | 2170 |
表4. 0.3—2凹凸面法兰用MFM型垫片尺寸 〔irnn)
公称通径 | 垫片内径 | 垫片外径 | 垫片厚度 |
DN | Dlmax | 1 了 | |
10 | 18 | 34 | |
15 | 22 | 39 | |
20 | 27 | 50 | |
25 | 34 | 57 | |
32 | 43 | 65 | 1 |
40 | 49 | 75 | 1 J |
50 | 61 | 87 | |
65 | 77 | 109 | i 1. 5 |
80 | 89 | 120 | i |
100 | 115 | 149 | |
125 | 141 | 175 | 7 j |
150 | 169 | 203 | j |
200 | 220 | 259 | t 1 |
250 | 273 | 312 | 1 r |
300 | 325 | 363 | |
350 | 377 | 421 | |
400 | 426 | 473 | |
450 | 480 | 523 | 3 |
500 | 530 | 575 | |
600 | 630 | 675 | |
表4.0· 3-3榫槽面法兰用TG型垫片尺寸 | (mm) | ||
公称通径 | 垫片内径 | 垫片外径 | 垫片厚度 |
DN | Γλ | d2 | T |
10 | 24 | 34 | |
15 | 29 | 39 | |
20 | 36 | 50 | |
25 | 43 | 57 | |
32 | 51 | 65 | |
40 | 61 | 75 | |
50 | 73 | 87 ~ — | |
65 | 95 | 109 | 1. s |
80 | 106 | 120 | |
100 | 129 | 冊 149 | |
125 | 155 | 175 | |
150 | 183 | 203 | |
200 | 239 | 259 | |
250 | 292 | 312 、 | |
300 | 343 | 363 | |
350 | 395 | 421 | |
400 | 447 | 473 | |
450 | 497 | 523 | 3 |
500 | 549 | 57S | |
600 | 649 | 675 |
