HG 20619-97承插焊钢制管法兰 尺寸
法兰的尺寸按图4 — 1和表4—1〜5的规定。
表4 —1 PN2· OMPa(ClaSS 150)承插焊钢制管法兰 表4 —2 PN5· 0MPa(Class 300)承插焊钢制管法兰 表4 —3 PN11· OMPa(Class 600)承插焊钢制管法兰 表4一4 PN15. OMPa(Ciass 900)承插焊钢制管法兰
表4—5 PN26· 0MPa(Ckss 1500)承插焊钢制管法兰
PN>11.0MPa(ClaSS 600)的承插焊法兰,用户应在订货及标注中注明采用的钢管壁厚或 等级。
PN<5. 0MPa(ClaSS 300)的承插焊法兰的内径氐相当于采用的钢管壁厚等级为Sch40。
Ν<5· OMPa 突面(RF)
PN>11. OMPa 突亩(RF)

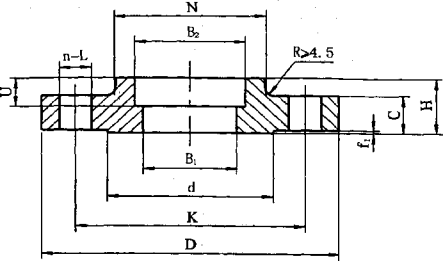

图4 — 1承插焊钢制管法兰(SW)
表4—1 PN2. OMPa(Oass 150)承插焊钢制管法兰 (mm)
公称通径 | 钢管 | 连接尺寸 | 法兰 | 法兰 | 承插孔 | 法兰颈 | 法兰 | 法兰理 | ||||||
NPS | DN | 外径 | 法兰 | 螺栓孔中 | 螺栓孔 | 螺栓孔 | 螺纹 | 厚度 | 内径 | 高度 | 论重量 | |||
外径 | 心圆直径 | 直径 | 数量 | |||||||||||
(in) | A | 1) | K | L | η | Th | B; | U | N | Η | (kg) | |||
1/2 | 15 | 21. 3 | 90 | 60. 5 | 16 | 4 | M14 | n. 5 | 15. 5 | 22 | TO | 30 | 16 | 0. 41 |
3/4 | 20 | *^6, 9 | 100 | 70 | 16 | 4 | MM | 13 | 21 | 27.5 | u | 38 | 16 | 0. 58 |
1 | 25 | 33. 7 | 110 | 79. 5 | 16 | ■1 | Ml 4 | 14. 5 | 27 | 34. 5 | 13 | 4 9 | 17 | 0. 80 |
11/4 | 32 | 42. 4 | 120 | .89 | 16 | 1 | Mil | 35 | 4 3. 5 | 14 | 59 | 21 | 1. 07 | |
Π . 2 | 40 | 48. 3 | 130 | 98. 5 | 16 | Mil | 17. 5 | .11 | 49. 5 | 10 | 65 | It | 1. 37 | |
9 | 50 | 60. 3 | 150 | 120. 5 | η \ 4 | MU | 19. 5 | 52 | 01.5 | 17 | 78 | 25 | 2. 01 | |
21/2 | 65 | 76. 1 | m | 1S9. 5 | 18 | 4 | MIG | 22. o | 66 | 77. 5 | 19 | 90 | 29 | 3. 32 |
3 | 80 | 88. 9 | 190 | 1S2- 5 | 18 | 4 | Μ1Γ> | 24 | 77. 5 | 90. 5 | 21 | 108 | 30 | 3. 83 |
表4…2 PN5· OMPaiClass 3(H) >承插焊钢制管法兰 (nun)
公称通径 | 钢管 | 连接尺+ | 法兰 | 法兰 | 承插孔 | 法兰颈 | 法1 | 法兰理 | ||||||
NPS | DN | 外径 | 法兰 | 螺栓孔中 | 螺栓孔 | 螺栓孔 | 螺纹 | 摩度 | 内径 | 高度 | 论®量 | |||
外径 | 心ΙΜΠί径 | 直径 | 数量 | |||||||||||
(in) | Λ | I) | Κ | L | η | Th | C | B, | U | N | Η | |||
1/2 | 15 | 21. 3 | 95 | 66.5 | 16 | 4 | M14 | U.5 | 15. 5 | 22 | 10 | 38 | 22 | 0. 63 |
3/4 | 20 | 26. 9 | 120 | 82. 5 | 18 | 4 | M16 | 16 | 21 | 27. 5 | Π | 48 | 25 | 1. 16 |
1 | 25 | 33. 7 | ]25 | 89 | 18 | 4 | M16 | 17. 5 | 27 | 34. 5 | 13 | 54 | 27 | 1. 37 |
11/4 | 32 | 42. 4 | 135 | 98· 5 | 18 | 4 | M16 | 19* 5 | 35 | 43. 5 | 14 | 64 | 27 | 1. 75 |
11/2 | 40 | 48. 3 | 155 | 114. 5 | 22 | 4 | M20 | 21 | 41 | 49. 5 | 16 | 70 | 30 | 2. 47 |
2 | 50 | 60. 3 | 165 | 127 | 18 | Β | M16 | 22- S | 52 | 61. 5 | 17 | 84 | 33 | 2. 90 |
21/2 | 65 | 76. 1 | 190 | 149 | 22 | 8 | M20 | 25. 5 | 66 | 77. 5 | 19 | 100 | 3δ | 4. 17 |
3 | 80 | 88. 9 | 210 | 丄68. 5 | 22 | 8 | M20 | 29 | 77.5 | 90. 5 | 21 | 118 | 43 | 5. 92 |
表4一3 | ΡΝ11. OMPaiCiass 600)承插焊钢制管法兰 | (mm) | ||||||||||||
公称通径 | 钢管 | 连接尺寸 | 法苎 | 法兰 | 承插孔 | 法兰颈 | 法兰 | 法兰理 | ||||||
NPS | DN | 外径 | 法兰 | 螺栓孔中 | 螺栓孔 | 螺栓孔 | 螺纹 | 焯度 | 内径 | 高度 | 论重* | |||
外径 | 心圆直径 | 直径 | 数量 | |||||||||||
(in) | A | D | Κ | L | η | Th | C | B, | U | N | Η | (kg) | ||
1/2 | 15 | 21. 3 | 95 | 66. 5 | 16 | 4 | M14 | 14. 5 | — | 22 | 10 | 38 | 22 | 0. 75 |
3/4 | 20 | 26. 9 | 120 | 82. 5 | 18 | 4 | M16 | 16 | — | 27. 5 | 11 | 48 | 25 | 1. 35 |
1 | 25 | 33, 7 | 125 | 89 | 18 | 4 | M16 | 17. 5 | — | 31. 5 | 13 | 54 | 27 | 1 * 58 |
11/4 | ;i*2 | 42. 4 | 135 | 98· 5 | 18 | 4 | M16 | 21 | 43. 5 | 14 | 64 | 29 | 2- 15 | |
11/2 | 40 | 48, 3 | 155 | 114.5 | 22 | 4 | M20 | 22. 5 | -- | 49. 5 | 16 | 70 | 32 | 2. 99 |
2 | 50 | 60. 3 | 165 | 127 | 18 | 8 | M16 | 25* 5 | 61. 5 | 17 | 84 | 37 | 3. 71 | |
21/2 | 65 | 76. 1 | 190 | 149 | 22 | 8 | M20 | 29 | --- | 77. 5 | 19 | 100 | 41 | 5. 20 |
3 | SO | 88. 9 | 210 | 168. 5 | 22 | 8 | M20 | 32 | 一 | 90. 5 | 21 | 117 | 46 | 7. 13 |
注:未规定的法兰内径B,按汀货要求或按HG 20617附录A确定。
公称通径 | 钢管 外径 A | 连接尺寸 | 法兰 厚度 C | 法兰 内径 Βι注 | 承插孔 | 法兰颈 N | 法兰 高度 Η | 法兰理 论重量 (kg) | ||||||
NPS (in) | DN | 法兰 外径 D | 螺栓孔中 心圆直径 K | 螺栓孔 直径 L | 螺栓孔 数量 η | 螺纹 Th | b2 | U | ||||||
1/2 | 15 | 21. 3 | 120 | 82. 5 | 22 | 4 | M20 | 22. 5 | — | 22 | 10 | 38 | 32 | 1. 75 |
3/4 | 20 | 26. 9 | 130 | 89 | 22 | 4 | M20 | 25. 5 | — | 27. 5 | 11 | 44 | 35 | 2. 35 |
1 | 25 | 33· 7 | 150 | 101. 5 | 26 | 4 | M24 | 29 | 34.5 | 13 | 52 | 41 | 3. 50 | |
11/4 | 32 | 42. 4 | 160 | 111 | ,26 | 4 | M24 | 29 | — | 43. 5 | 14 | 64 | 41 | 4. 01 |
11/2 | 40 | 48. 3 | 180 | 124 | 29. 5 | 4 | M27 | 32 | 49. 5. | 16 | 70 | 44 | 5. 52 | |
2 | 50 | 60. 3 | 215 | 1C5 | 26 | 8 | M24 | 3F-. 5 | 61. 5 | 17 | 105 | 57 | 9. 81 | |
21/2 | 65 | 76. 1 | 245 | 190. 5 | 29. 5 | 8 | M27 | 41.5 | — | 77. 5 | 19 | 124 | 64 | 13. 5 |
3 | 80 | 88. 9 | 240 | 190. 5 | 26 | S | M24 | 38. 5 | 90. 5 | 21 | 127 | 54 | 11. 5 |
注:未规定的法兰内径艮按订货要求或按HG 20617附录A确定。
表4一S PN26 〇MPa(Class 1SOO)承插焊钥制管法兰 (mm)
公称通径 | 钢管 外径 A | 连接尺寸 | 法兰 厚度 C | 法兰 内径 B,^ | 承插孔 | 法兰颈 N | 法兰 高度 Η | 法兰理 论重量 (kg) | ||||||
NPS (in) | DN | 法兰 外径 D | 螺栓孔中 心圆直径 K | 螺栓孔 直径 L | 螺栓孔 数量 η | 螺纹 Th | b2 | U | ||||||
1/2 | 15 | 21. 3 | 120 | 82. 5 | 22 | 4 | M20 | 22. 5 | —- | 22 | 10 | 38 | 32 | 1. 75 |
3/4 | 20 | 26· 9 | 130 | 89 | 22 | 4 、 | M20 | 25. 5 | — | 27. 5 | 11 | 44 | 35 | 2. 35 |
1 | 25 | 33. 7 | 150 | 101. 5 | 26 | 4 | M24 | 29 | 34. 5- | 13 | 52 | 41 | 3. 50 | |
11/4 | 32 | 42. 4 | 160 | 111 | 26 | 4 | M24 | 29 | _ ■ | 43. 5 | 14 | 64 | 41 | 4. 01 |
11/2 | 40 | 48. 3 | 180 | 124 | 29. 5 | 4 | M27 | 32 | — | 49. 5 | 16 | 70 | 44 | 5. 52 |
2 | 50 | 60. 3 | 215 | 165 | 26 | 8 | M24 | 38. 5 | — | 61. 5 | 17 | 105 | 57 | 9. 81 |
21/2 | 65 | 76. 1 | 245 | 190· 5 | 29. 5 | 8 | M27 | 41. 5 | — | 77. 5 | 19 | 124 | 64 | 13. 5 |
注:未规定的法兰内径Bt按订货要求或按HG 20617附录A确定。
