HG 20627-97钢制管法兰用非金属平垫片型式和尺寸

4. 0· 1.垫片按密封面型式分为FF型、RF型、MFM型和TG型，分别适用于全平面、突面、凹凸面和榫槽面法兰，如图4. 0. 1所示。

4· 0_ 2垫片尺寸

1全平面法兰用FF型垫片尺寸按表4.0. 2 — 1规定。

2突面法兰用RF型垫片尺寸按表4· 0. 2— 2〜3规定。根据需要，石棉橡胶板、耐油石棉橡胶板或合成纤维的橡胶压制板RF型垫片可带不锈钢（304)内包边（RF — E型），其包边尺寸

按表4.0· 2 —2〜3所示。

3 凹凸面法兰用MFM型垫片尺寸按表4. 0. 2 —4规定。

4榫槽而法兰用TG型垫片尺寸按表4. 0.2 —5规定。

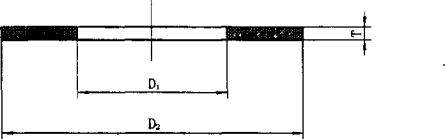

κ

a. FF 型


b. RF 型、MFM 型、TG 型


〇2

c. RF-E 型图4· 0.1 垫片的型式

公称通径		PN2- OMPaCClass 150)
NPS	DN	垫片	垫片	螺栓孔	螺栓孔	螺栓孔中	垡片
		内径	外径	数量	直径	心圆直径	厚度
(in)		D,	d₂	η	L	Κ	Τ
1/2	15	22	90	4	16	60, 5
3/4	20	27	100	4	16	70
1	25	34	110	4	16	79. 5
11/4	32	43	120	4	16	89
11/2	40	49	130	4	16	98. 5
2	50	61	1,10	4	18	120. 5
21/2	65	77	180	4	18	139. 5
3	80	89	190	4	18	152. 5	1 · ·、
4	100	115	230	8	18	190. 5
5	125	140	255	8	22	216
6	150	169	280	8	22	211.5
8	200	220	345	8	22	298.；>
10	250	273	405	12	26	362
12	300	324	485	12	26	4 32
14	350	356	535	12	29. 5	■176
16	400	407	600	16	29. 5	540
18	150	458	635	16	32. 5	578	3
20	500	508	700	20	32. 5	635	3
22	550	559	7Γ>0	20	35. 5	692
24	600	610	815	20	35. 5	749. 5

表4. 0_ 2 —2 DN<600mm突面法兰用RF和RF- E型垫片尺寸（tnm>

公称通径		垫片	公称扭力ΡΝ	，MPa (CHass)	饱片	包边
NPS	DN	内径	2-0	5. 0	厚度	宽度
			(Class 150)	(Class 300)
(in)		D,	垫片夕	卜牦	Τ	b
1/2	15	22	46. 5	52. 5
3/‘t	20	27	56	66. Π
1	25	34	65. 5	73
13/4	32	43	75	82. 5
_ Π/2	40	49	84. 5	94. 5
2	50	61	104. 5	111
21/2	65	77	123. 5	129
3	80	89	136. 5	148. 5	1. 5
4	100	115	174- 5	180
Cy	125	140	196	215		3
G	150	169	221. 5	■ΖΓΌ		3
8	200	220	278. 5	306
10	250	273	338	360. 5
12 ^	300	324	408	421
t'l	350	35 β	449	5
16	彻	407	513	538. 5
18	450	458	548	595. 5
20	5〇0	508	605	653	3
	S50	559	f>59	701	I 1
24 !	600	610	716. 5	774	ί 1

表4· 0. 2 -3 DN>600mm突面大直径法兰用RF和RF —E型垫片尺寸（imn)

公称通径		垫片	公称压力PN	，MPa (Class)	垫片	包边
NPS	DN	内径	2.0	5. 0	厚度	宽度
			(Class 150)	(Class 300)
(in)			垫片夕	卜径D,	T	b
26	650	660	725	770
28	700	711	775	S24
30	750	762	826	885
32	800	S13	880	939		4
34	850	864	933	993		4
36	900	914	984	1047
38	950	965	1043	1098
40	1000	1016	1094	1149
42	1050	1067	1145	1200	3
44	1100	1118	1192	1250	3
46	1150	1168	1254	1317
48	1200	1219	1305	1368
50	1250	1270	1356	1419
52	1300	1321	1407	1470
54	1350	1372	1462	1530
56	1400	1422	1513	1595
58	1450	1473	1578	1657
60	1500	1524	1629	1708

表4. 0.2—4 QD凸面法兰用MFM型垫片尺寸（nun)

公称通径		垫片内径	垫片外径 d₂	垫片厚度 T
NPS (in)	DN	垫片内径	垫片外径 d₂	垫片厚度 T
1/2	15	22	35	1. Γ)
3/4	20	27	43
1	25	34	51
11/4	32	43	64
11/2	40	49	73
2	50	61	92
21/2	65	77	105
3	80	89	127
4	100	115	157
5	125	140	186
6	150	169	216
8	200	220	270
10	250	273	324
12	300	324	38]
14	350	356	413	3
16	400	407	470
18	450	458	535
20	500	508	585
24	600	610 ! 690

表4. 0. 2 5榫權面法兰用TG型垫片尺寸（mm)

公称通β		垫片垫片		垫片厚度 T
NPS (in)	ns	内径 D,	外径 d₂	垫片厚度 T
1/2	13 25		35	1.5
3/4	20 33		43
1	25	38	51
11/4	32	48	64
11/2	40	51	73
2	50 73		92
21/2	65 86		105
3	80 108		127
1	100 j 132		157
5	125	160	186
6	150	190	216
8	200 [ 238		270
10	250 286		324
12	300 j 343		381
34	350	375	413	3
16	•100	425	470
18	..... L …挪』		535
20	500 ’― _ ——	535	585
21	500 ’― _ ——	640	690

5表4.0·2- 1〜5所列的垫片尺寸适用于HG 20615所列的钢制管法兰。
