SH 3406-1996 石油化工钢制管法兰 一般规定
3-1公称直径
法，公称直径DN共33个，规格如下;
15 | 20 | 25 | (32) | 40 | 50 | (65) | 80 | J00 | (125) | 150 |
200 | 2Γί0 | 300 | 350 | 400 | 450 | 500 | 550 | _ | (650) | 700 |
(750) | 800 | (850) | 900 | (950) | 1 000 | (1 100) | 1 200 | Π 300) | 1 400 | (1 500) |
其中带括号的规格不推荐使用。
3·2公称ffi力
法兰公称压力共分1.(Κ2·0、5. υ、6·8、10·0、15. 0、25·0、42.0 MPa八个等级，各公称乐力等级的公 称直径尺寸范围见表3-U

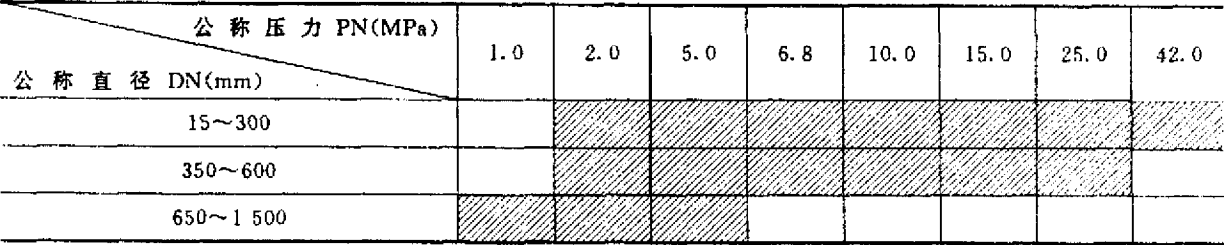

表3-1各公称压力等级的公称直径尺寸范围
