12.7线端标志与旋转方向

本标准适用于交流电机和直流换向器电机的线端标志、旋转方 向、线端标志与旋转方向的关系。

12、7.1 线端插志

U>绕组以大写宇母区别，即A,B，C,D，E,-，U,V，W,X,Y,Z, 共26个宇母Q

、（2)绕组线端，不论是终点或在中间各点，以数字紧接绕组字母 用以区别，如U1、U2、U3,

(3) 同一类型的绕组用同样字母标志时，绕组字母前冠以数字用 以区别，如 1U、21MV、2V，1W、2W。

(4) 直流绕组选用字母顺序的前部分，交流绕组选用字母顺序的 后部分u若无混淆，绕组宇母前后加注的数字可以省去。

12.7.2交流电机的线端标志

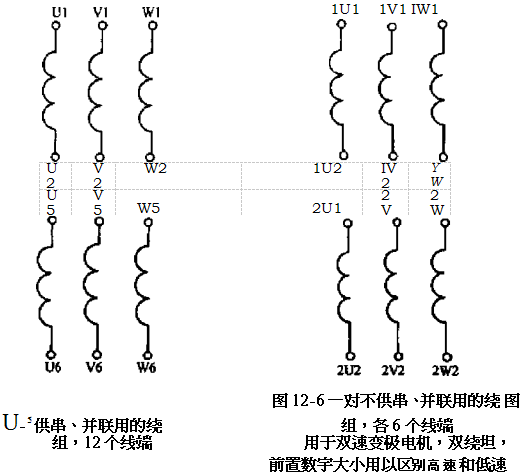

同步、异步电机定子三相绕组线端应按下列办法给予标志（觅图 12-3〜图12-8所不）。

12,7,3 旋转方向

(2) 电机如仅有一个轴伸（或不同直径的两个轴伸），从轴伸端看 (或从大直径轴伸端看），以确定其旋转方向。如电机有两个直径相同 的轴伸，或没有轴伸，则看旋转方向的人应站在：

i)如一端有换向器或集电环，则应在换向器或集电环的另-端看。

2) 如一端有换向器，另一端有集电环，则应在集电环一端看。

3) 如按1)及2)将引起误解时，则应根据特别规定办理。

(1) 旋转方向与时针相同时称为顺时针方向。

12.7.4旋转方向与线端标志的关系

对交流多相电机（没有换向器的电机），在相组线端宇母顺序与端 电压相序同方向时，电机为顺时针方向旋转。
