三相异步电动机维修手册电动机的分类
1.1.1 按尺寸或电压分类
按外形尺寸[含机座号(或中心高,单位mm)和铁心外径]大小分大、中、小、微共4 类。按所用电源额定电压的高低,分为高压和低压两大类。
以上的分类见表1-1。
1.1,2按使用时的安装方式分类
按电动机在使用时的安装方式,分卧式和立式两大类,分别用符号 IMBx和1M V工表示,其中“1M”是国际通用安装方式代码(英文 IntematiteMl Mounting type的两个字头?,Β”代表卧式V‘V”代表立式,
“x”实际为阿拉伯数字(1个或2个)。表1 - 2、表1 - 3给出了常用的类 型,
表1-2常用卧式安装方式图示和代码
1.1.3 按外壳防护能力分类
根据外壳防护其内部电器元件和运行元件避免外部物质(含人体)进人或触及的能力,对于防固体分0-6 共7 个等级,防液体分0-8 共9 个等级,两种防护组合分若干个等级。用“ IP”(国际通用防护等级代码,是英语International Degree of Protect 的两个字头)加一个表征防固体能力
和一个表征防液体能力的数字表示。表1- 4 和表1-5 给出了简单表述的内容,例如IP54 是可防止尘土进人同时可防止溅水进人的电机。图1-2所示是部分示例。
1 . 1. 4 按冷却方式分类
电动机根据冷却器、冷却介质及其运行方式可分若干种。用“ 1C”(国际通用冷却方式代码,是英文International Cooling methord 的两个字头)加一些表征冷却介质及其运行方式、散热器件等信息的字母或数字表示。表1- 6 给出了几种常用的类型的冷却方式电机示例、示意图和简写(省
去了代表用空气作为冷却介质的字母“ A”)代码,其中“ 外风扇”代表由转轴自带、安装在机壳外部的风扇; “ 内风扇”代表由转轴自带、安装在机壳内部的风扇(含铸铝转子端环上的扇叶)广自扇风”则是风扇由转子(或转轴)带动风扇运转产生用于冷却的风。
1.1. 5 按工作制分类

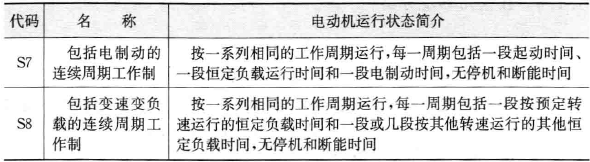

电动机的工作制实际上就是电动机在运行时,起动、加负载运行、空转或停转、制动等工作过程的时间安排。电动机的工作制分10 种,分别用S1-S10 共10 个代码来表示,其前8种使用较多,分类内容见表1-7,前8 种工作制输入功率与时间关系图见图1-3。图中横轴(时间轴)上方的部分为吸收电功率(电动机状态),下方的部分为输出电功率(发电机状态)。
1.1. 6 按使用环境分类
1. 普通电动机对使用环境的要求
(1) 使用地点的海拔高度不超过1000m。
(2) 使用地点的环境(电动机周边,含室内和箱内)温度最髙不超过40摄氏度;最低不低于-15摄氏度,但输出功率<600W、带换向器、使用滑动轴承和以水为冷却介质的电机,规定为0摄氏度。
(3) 使用地点的最湿月月平均最高空气相对湿度不超过90%,同时该月月平均最低温度不应超过25摄氏度。
2. 适应的特殊使用环境代码
按可适应的特殊使用环境,可分为高原(海拔超过1000 m) 型、船(海)上型、户(屋)外型、防化学腐蚀型、防爆型、防湿热型、防干热型等多种,分别在电动机型号的最后一部分内容中以字母的形式给出,各类型的字母代码见表1-8。
1.1. 7 按防爆性能分类

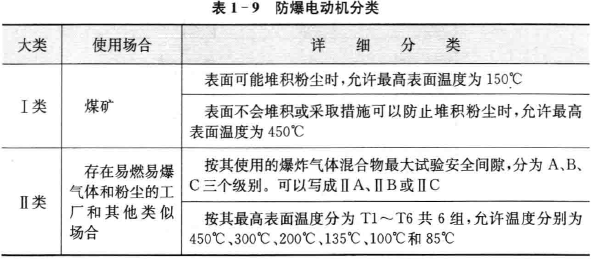

防爆电动机分类见表1- 9。国家标准规定,标志防爆电动机的符号应以阳文(文字凸出平面)的形式铸造在部件上,Exdl 代表I 类,Ex代表ⅱ类。图1-4 所示为防爆电动机特征符号标注示例。
1.1.8 按转子结构形式分类
三相异步电动机的转子有笼型转子和绕线转子两大类。
1. 笼型转子
根据使用的导条材料不同,又可分为铸铝转子和铜条转子两种,其结构如图l -5a-图l - 5d 所示。近几年在高效电动机领域又出现了铸铜转子。笼型转子的槽数一般会少于定子的槽数,并且不一定是3 的整数倍数。
另外,根据转子槽口的情况,分为开口、半开口和闭口三种;按槽的横截面形状,又分为很多种。如图1-5e 所示。
2.绕线型转子
绕线型转子绕组用事先绕制的线圈组成,线圈的结构与定子绕组没 有本质的区别,其相数与定子完全相同,图1-6是一个示例。
