绕线转子三相异步电动机的结构
2 . 2 绕线转子三相异步电动机的结构
2 . 2.1 总体结构
和普通笼型转干电动机相比，绕线转子电动机的组成部件主要区别是在其转子部分。
绕线转子电动机的电刷装置分有举刷式和无举刷式两种。图2 - 5a、

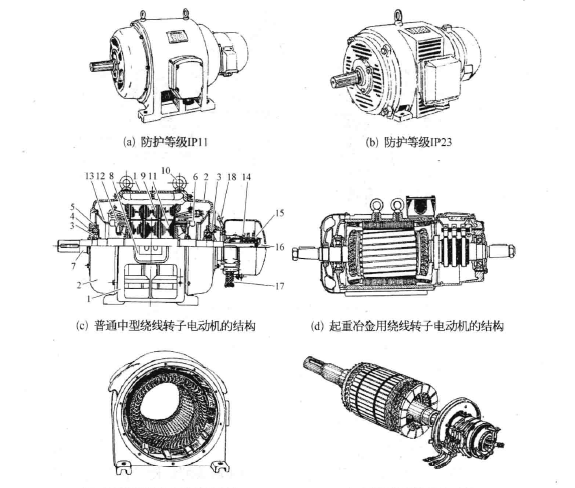

b 是常用的两种绕线转子三相异步电动机外形，图2 - 5c?f 是绕线转子
电机整机和定子、转子结构。
2 . 2. 2 无举刷和短路装置的电刷结构

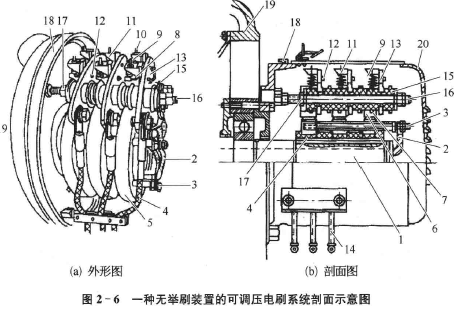

图2 - 6 为一种无举刷装置的可调压力电刷系统剖面示意图。和有
举刷装置的相比，其优点是：①结构较简单，成本低;②故障较少，维护 方便。缺点是：①因电刷一直与集电环相摩擦并通电，所以易使电刷和 集电环磨损并由此产生一些故障，更换电刷的频次较高使运行成本增加; ②磨出的电刷粉末若进人绕组中，会降低绕组的绝缘水平;③集电环、电 刷、外接电路会产生一定的电功率损耗;④电刷及外接电路出现故障时, 将影响正常运行。

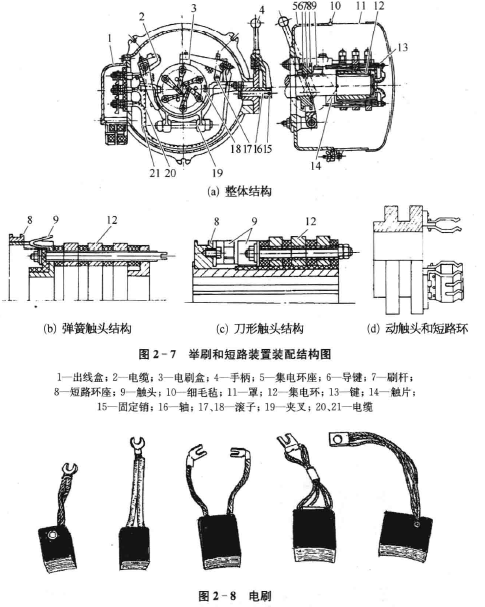

举刷装置的相比，其优点是：①结构较简单，成本低;②故障较少，维护 方便。缺点是：①因电刷一直与集电环相摩擦并通电，所以易使电刷和 集电环磨损并由此产生一些故障，更换电刷的频次较高使运行成本增加; ②磨出的电刷粉末若进人绕组中，会降低绕组的绝缘水平;③集电环、电 刷、外接电路会产生一定的电功率损耗;④电刷及外接电路出现故障时, 将影响正常运行。

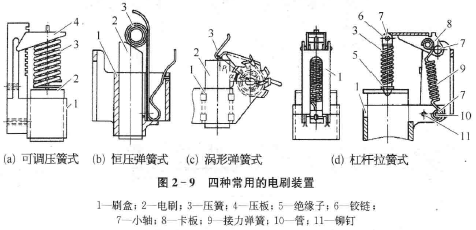

图2_9a所示为可调压簧式电刷装置。它的优点是，可通过人工调 节压板4的上下位置，来改变压簧对电刷的压力，从而补偿电刷磨短而造 成的压力下降。此结构相对简单。
图2-9b所示为恒压弹簧式。在电刷磨损过程中，电刷上所承受的 压力基本保持不变。
图2 - 9c所示为涡形弹簧式，又称为盘形弹簧式。当电刷磨损，所受
压力有所变化时，它可以自动进行调整。
图2-9d所示为杠杆拉簧式，左图为正面图，右图为侧面图。由于卡 板7(即为杠杆)与两个弹簧4和9的共同作用，使电刷在正常磨损范围 内，所受压力基本保持在要求的范围内。
2.2.5 集电环

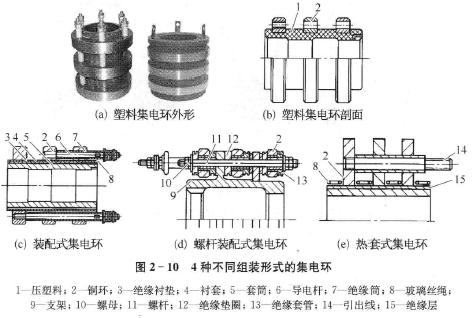

绕线转子电动机的集电环有塑料压铸式、装配式、螺杆装配式和热套式 四种类型，如图2 - 10所示。对于中小型电动机，用得最多的是塑料压铸式。
2.3电机用滚动轴承
2. 3.1 滚动轴承的组成
1. 基本结构

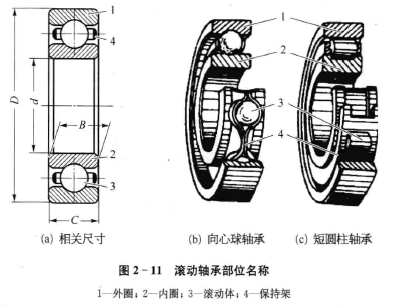

常用单列向心深沟球轴承和圆柱滚子轴承的基本结构及各部位的名 称如图2- 11所示。
2. 密封装置

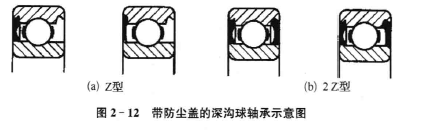

很多小型球轴承有各种密封装置，用于封住内部的油脂和防止外面 的粉尘进人(所以也称为“防尘盖”），并分单边或双边两种，用字母和数字 标注在规格型号后面，单边的称为Z型，双边的称为2Z型，常用的有： “-Z”(轴承一面带防尘盖，例如6210 - Z)2Z”(轴承两面带防尘盖，例 如6210 - 2Z)RZ”(轴承一面带非接触式骨架橡胶密封圈，例如6210 - RZ)2RZ”(轴承两面带非接触式骨架橡胶密封圈，例如6210 - 2RZ); “-RS”(轴承一面带接触式骨架橡胶密封圈，例如6210 - RS); 2RS”等 符号(轴承两面带接触式骨架橡胶密封圈，例如6210 - 2RS)等。如图12所示。
1. 保持架

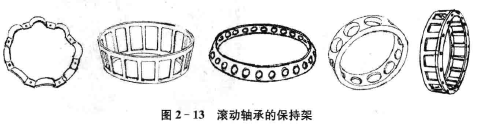

保持架有用于球轴承的波浪式和柱及圆锥轴承的花篮式等多种形 式，如图2 - 13所示。波浪式的材质一般用钢材冲压制成，花篮式的材质 则有实体黄铜(符号M)、实体青铜(符号Q1表示铝铁锰青铜，Q2表示硅 铁锌青铜等)、工程塑料(符号TN1〜TN5分别表示尼龙、聚砜、聚酯亚 胺、聚碳酯、聚甲醛)、钢或球墨铸铁(符号F1〜F4分别表示碳钢、石墨钢、 •球墨铸铁和粉末冶金）、钢板冲压(符号J)、铜板冲压(符号Y)等多种。
2. 3. 2 滚动轴承规格型号
1.代码的三个部分名称及包含的内容
国家和行业标准中规定滚动轴承规格型号代码由前置代号、基本代 号和后置代号共3个部分组成，其排列如表2 -1所示。由于第1部分“前 置代号”对于识别整套轴承意义不大，所以下面仅对第2和第3部分所包 含的内容进行简要介绍，并以实例加以说明。
2.结构类型代号

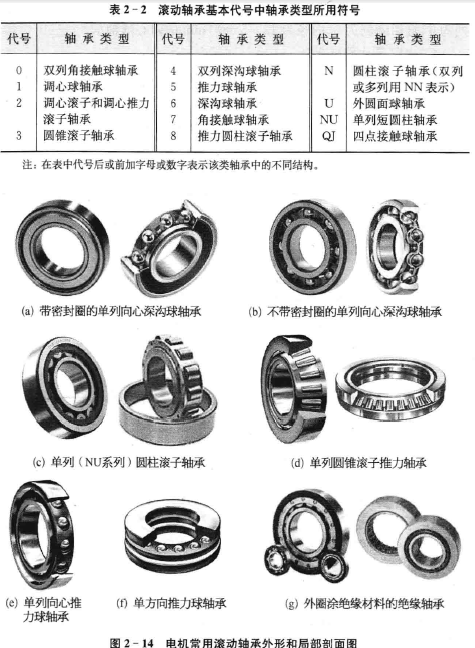

基本代号中的结构类型代号用数字或字母符号表示，各自所代表的 内容见表2-2。图2-14给出了部分电机常用滚动轴承的外形和结构 剖面。
表2-2滚动轴承基本代号中轴承类型所用符号
2. 尺寸系列代号
滚动轴承基本代号中的尺寸系列代号用两位数字表示，前一位是轴 承的宽度(对向心轴承)或高度(对推力轴承)系列代号，后一位是轴承的 .直径系列代号，例如“23”表示该轴承的宽度系列为2、直径系列为3的向 心轴承。如果是〇,则可省略，例如“30”可写为3,例如6312表示宽度系 列为3、直径系列为0、内径为12 X 5 = 60 mm的向心球轴承。
3. 内径尺寸数值代号

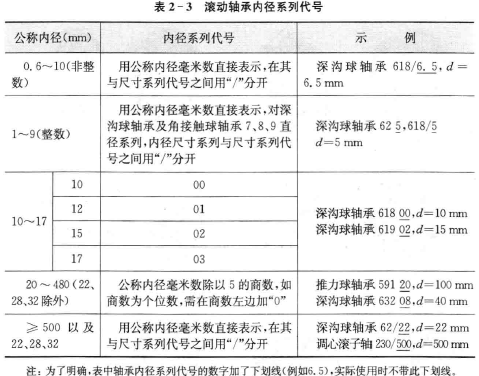

滚动轴承的内径数值在其基本代号中的内径尺寸系列代号中表示， 放在最后，用一位或两位数字（含第一位是0或两位均是0的情况，例如 01和00)，根据尺寸大小的不同，表τκ方法也有所不同，详见表2 - 3,其中 ^为轴承内径，单位为mm。
表2-3滚动轴承内径系列代号
2. 游隙和在其型号中的表示方法
轴承游隙的定义为：一个套圈固定，另一个套圈不受载荷时，沿径向 或轴向从一个极限位置到另一个极限位置的移动量。按其移动方向，前 者称为径向游隙，后者称为轴向游隙。如图2-15所示。
轴承的游隙大小分〇、1、2、3、4、5、 9共7组.其中后6组在轴承编号中分 别用Cl、C2、C3、C4、C5和C9来表示。 滚动轴承常用的游隙为〇、2、3、4、5共 5种，其中〇组称为“标准游隙或称 为“基本组”。
对内、外圈可以分离的圆锥滚子 轴承和推力球轴承，无所谓游隙。但 将其安装在轴上和轴承座上之后，通
过调整两个套圈的轴向相对位置，就可以得到一定的径向和轴向游隙。
在轴承型号中，其径向游隙的代码作为“后置代号”，标注在“基本代 号”的后面，并用隔开，例如6312/C3,0组则不标出。
2. 快速记忆常用轴承的代号含义的口诀
可用下述口诀的形式快速记忆常用轴承的代号。应说明的是：由于 形式和文字的局限，其中有些不十分全面或表述不十分清晰，请以前面所 讲述的内容为准。
(1) 三个组成部分 轴承代号有规定，三个部分来组成。
前置、基本加后置，各自内容都不同。
前置表示分部件，一般轴承不使用； 基本代号为主体，有的只有此部分； 后置代号为辅助，表示内容七八种。
(2) 基本代号之 结构类型
基本代号要记清.一般包含三内容。 结构类型第一个.电机常用有六种。
-圆锥滚子数为3;5为推力球轴承； 深沟向心球为6;7为角接球轴承； 推力圆柱数为8;N为向心柱轴承； NU单列短圆柱，内圈无挡较常用®。
(3) 基本代号之二——尺寸系列 基本代号第二部，尺寸系列它说明， 数字一位或两位，表明宽高和外径， 宽高系列前一位.若不出现视为〇;
直径系列第二位，数大相对大直径。
(4) 基本代号之三——内径尺寸 基本代号第三部，给出数值表内径。
20以下较复杂，10至17分四等，
03、02和01，还有一个是00，
17、15、12、10,依次排列相对应；
500以下到20,内径除5相对应，
所除得商一位数，前面加上一个0。
500以上用实数，前加斜杠(/)来分清。
23、28和32,标写规定与上同②。
(5) 后置代号
后置代号有时有，有无都要搞清楚。
内部结构保持架，密封游隙和精度。
防尘密封符号Z;RZ骨架非接触；
骨架接触RS;双面有2单面无®。
游隙使用符号C，后跟数字表组数，
从〇到5共六种，0组符号不标出；
其他C1到C5,前加斜杠(/)来分出。
精度等级符号P，常跟数字〇至6，
标出规定同游隙，两者都标C不出。
材料代号保持架，一到两个英字母，
黄铜Μ青Q®;钢铁冶金为F;
L为铝Τ酹醛;Ν是塑料V是无®。
说明：①“NU单列短圆柱，内圈无挡较常用”是说内圈为无挡圈的 单列短圆柱结构代号为“NU”，这种结构的滚动轴承在容量略大的电动机 中较常用。 _
② “标写规定与上同”，是指与500以上用实数，前加斜杠(/)来分清 的方法相同。
③ “双面有2单面无”，是说双面带密封的在字母前面加一个2,例如 _ 2Ζ或-2RS，而单面带密封的在字母前面不加数字，例如-Ζ或-RS。
④ “黄铜Μ青Q”中的“青”是指“青铜”。
⑤ “Ν是塑料V是无”，是说塑料的用Ν表示，若标出的符号是V，则 表明没有保持架。
